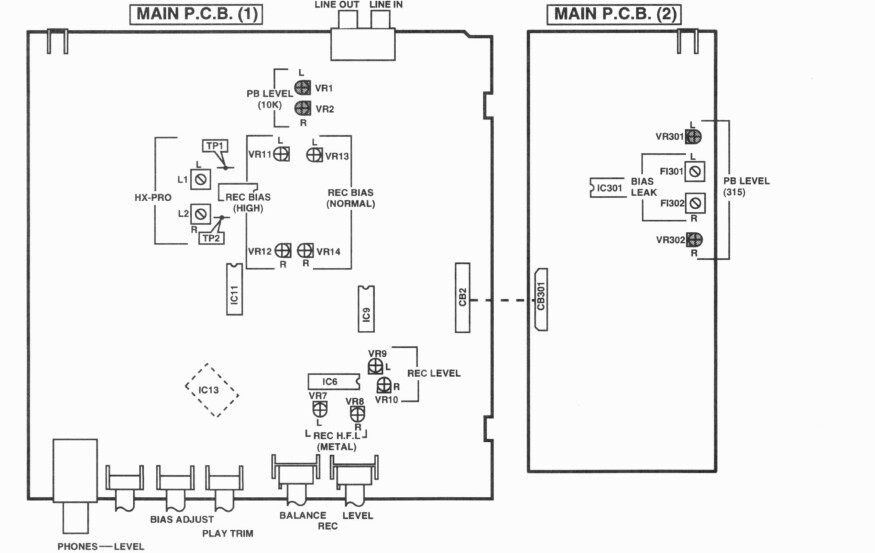

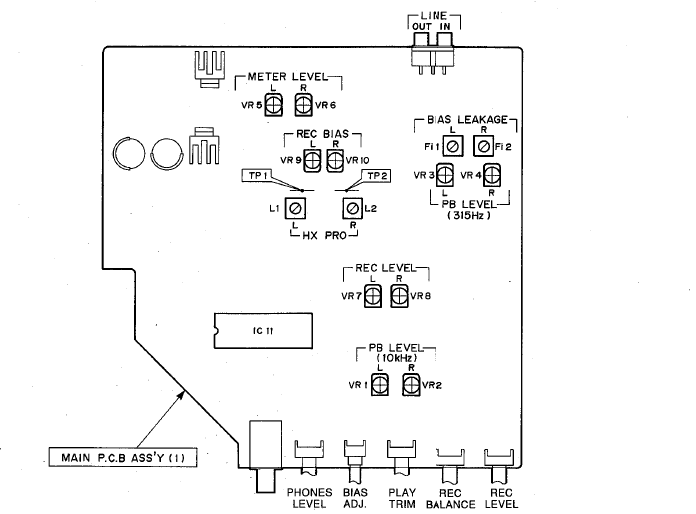

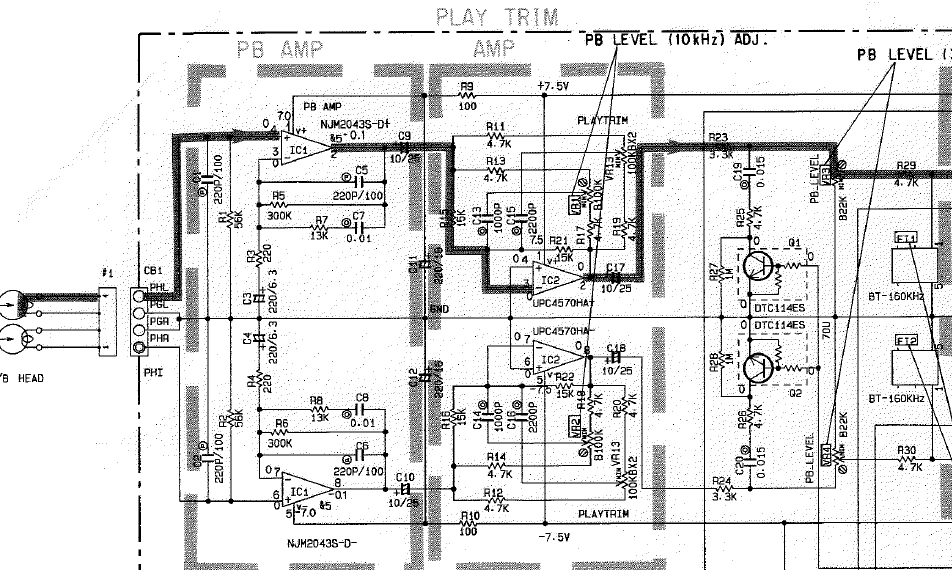

Yamaha KX-670 имеет внешний регулятор ВЧ play trim а так же внутренние предварительные поканальные регуляторы ВЧ.

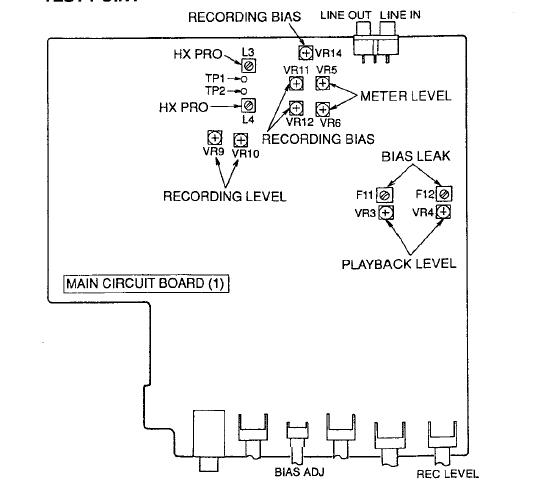

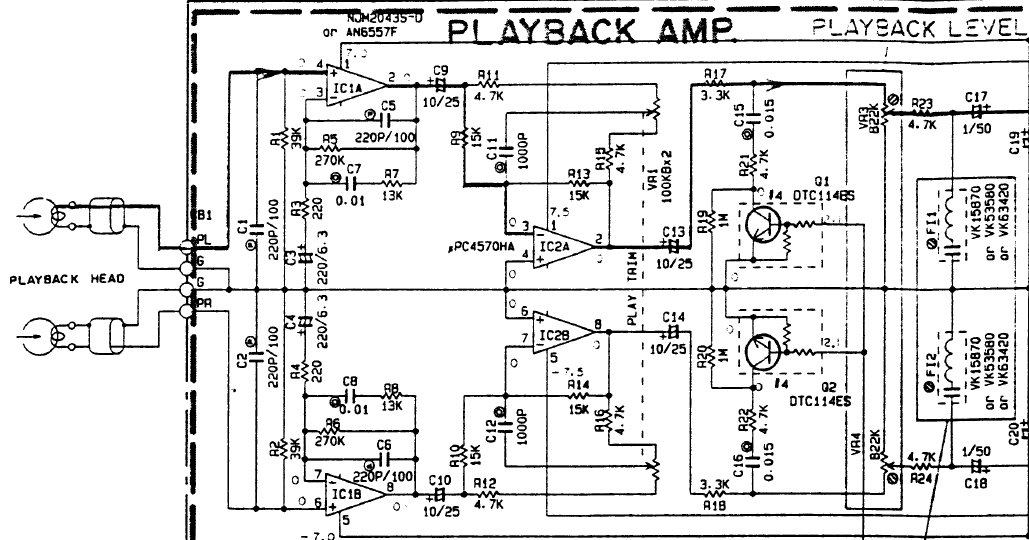

Yamaha KX-650 имеет только внешний регулятор play trim, и похоже по схеме он регулирует в том же месте где в 670 регулируется предварительно ВЧ внутри, а не внешний, а внешний регулятор play trim в 670 “прикручен” в схему в другом месте.
Вопрос, (желательно на пальцах) можно ли в 650 малой кровью “прицепить” внутренние регуляторы ВЧ или подбором каких элементов можно подравнять АЧХ на верхах ?

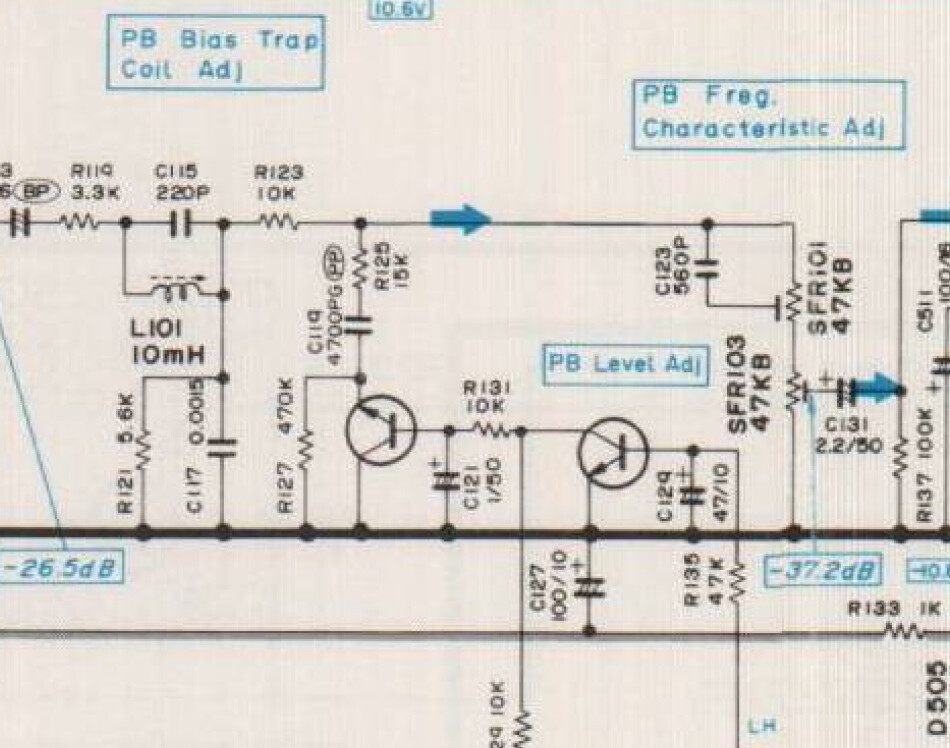

Перед резистором регулятора уровня воспроизведения врезать резистор на 5,6к например, и параллельно ему подстроечник с конденсатором последовательно, как сделано во многих деках (номиналы там же можно подсмотреть). Потом заново выставить уровень выхода на 400гц и далее уже можно подравнять вч поканально подстроечниками.
Да, это, 47к будет многовато, 10к хватит наверно, но запас по усилению у УВ должен быть, потому как общий уровень упадет и его надо будет восстановить регулятором уровня воспр.
Если поднимать надо не верхнюю середину или нижний верх ( т.е то что делается первой тау=120 мкс), а именно крайний верх, то проще всего поставить подстроечник 100кОм вместо R1=39кОм и им отрегулировать величину подьема на ВЧ. Этот резистор регулирует добротность входного контура и позволяет регулировать подьем в больших пределах. После регулировки надо измерить получившееся сопротивление и поставить постоянное. Регулировка добротности с энергетической и шумовой точек зрения лучше, чем крутить усиление в ОС, как сделано в Ямахе.
Если нужно один раз отрегулировать и отдать, продать и тд, то лучше делать по варианту как Олег предложил, если надо иметь штатные подстроечники то по варианту как я предложил, потому как ставить подстроечник паралельно ГВ не есть хорошо, плохо на звук влияет.
Если нужно один раз отрегулировать и отдать, продать и тд, то лучше делать по варианту как Олег предложил, если надо иметь штатные подстроечники то по варианту как я предложил, потому как ставить подстроечник паралельно ГВ не есть хорошо, плохо на звук влияет.
