Реставрация музыкального центра Pioneer KH-4455

Друзья, всем привет!

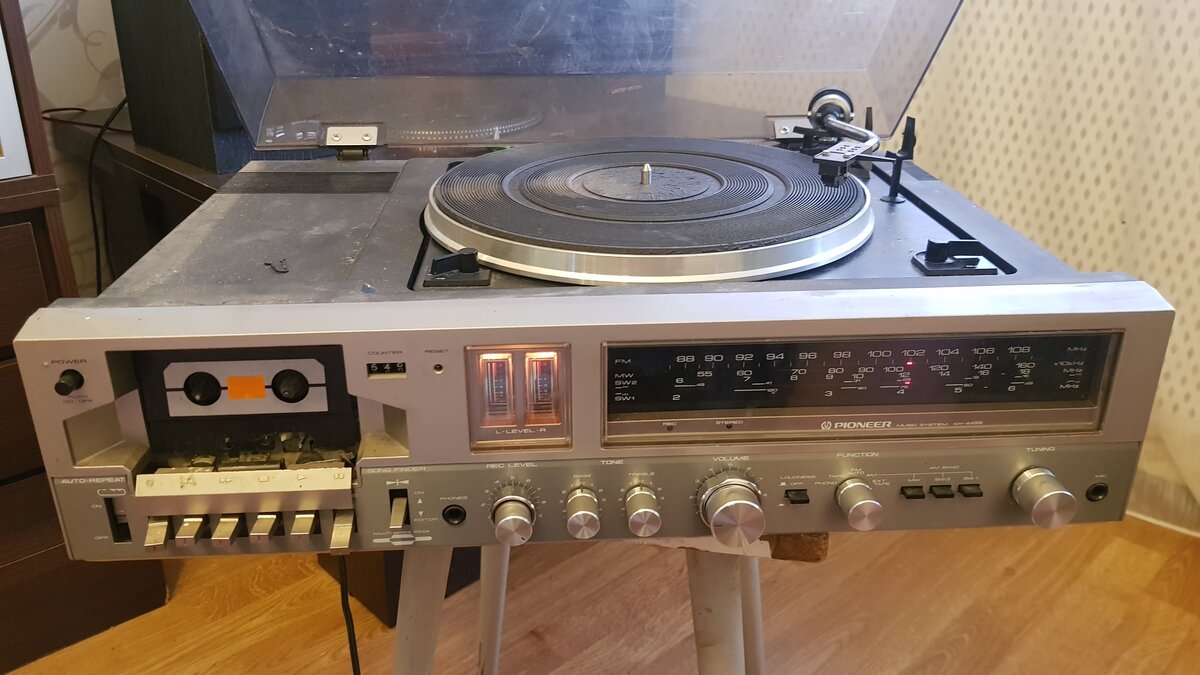

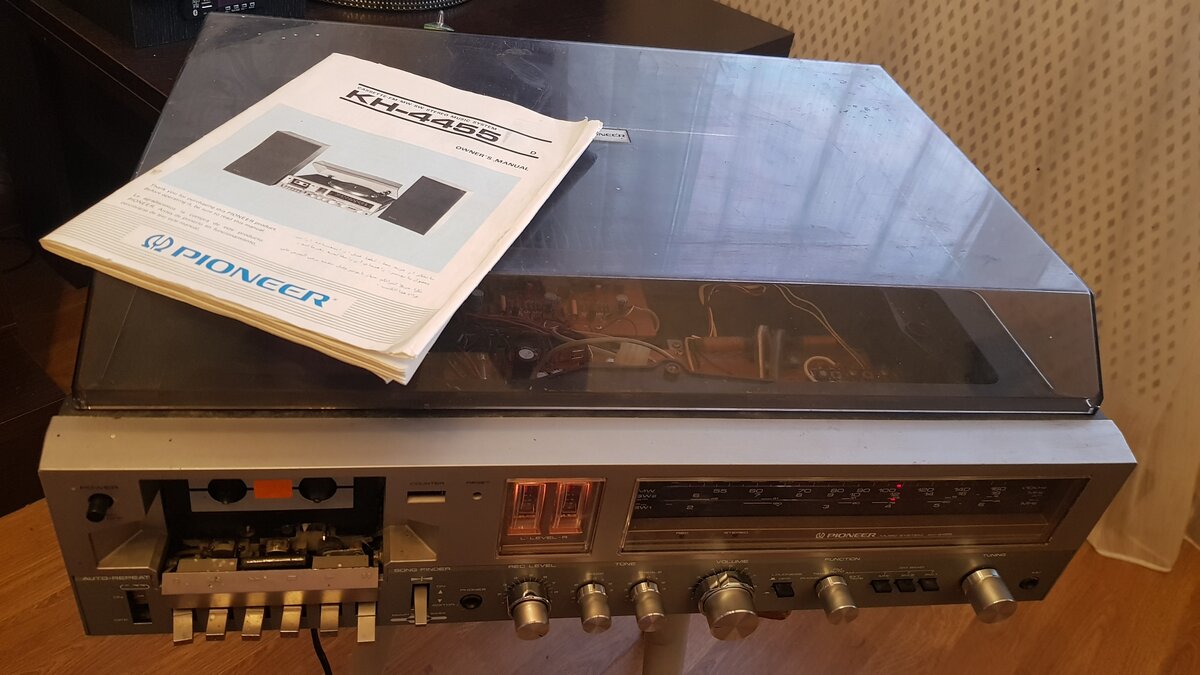

Достался мне по случаю музыкальный центр из прошлого века Pioneer KH-4455. Кассета, радио, винил.

Такие аппараты я с великим удовольствием рассматривал в комиссионных магазинах СССР, смотрел на них как на чудо техники из того самого недоступного мира где обладателем данного аппарата мог быть только обеспеченный чиновник, капитан дальнего плавания, водитель СовТрансАвто или просто состоятельный предприниматель, коих в союзе было очень мало. В общем аппарат мечта советского аудиофила.

Сразу скажу, что опыта реставрации не имею, но плюс от минуса отличить смогу. Иногда даже пытался успешно ремонтировать электронику.

Очень хочется спросить у опытных любителей ретро аудио. Есть ли хоть какая нибудь информация о данном аппарате?

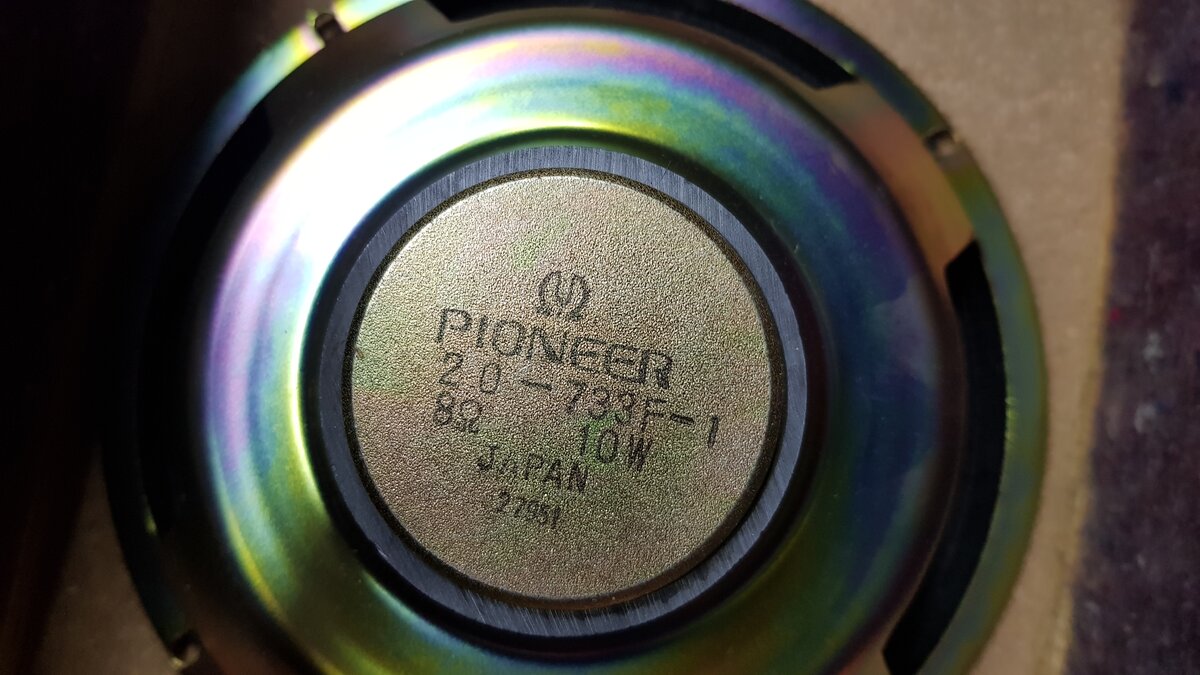

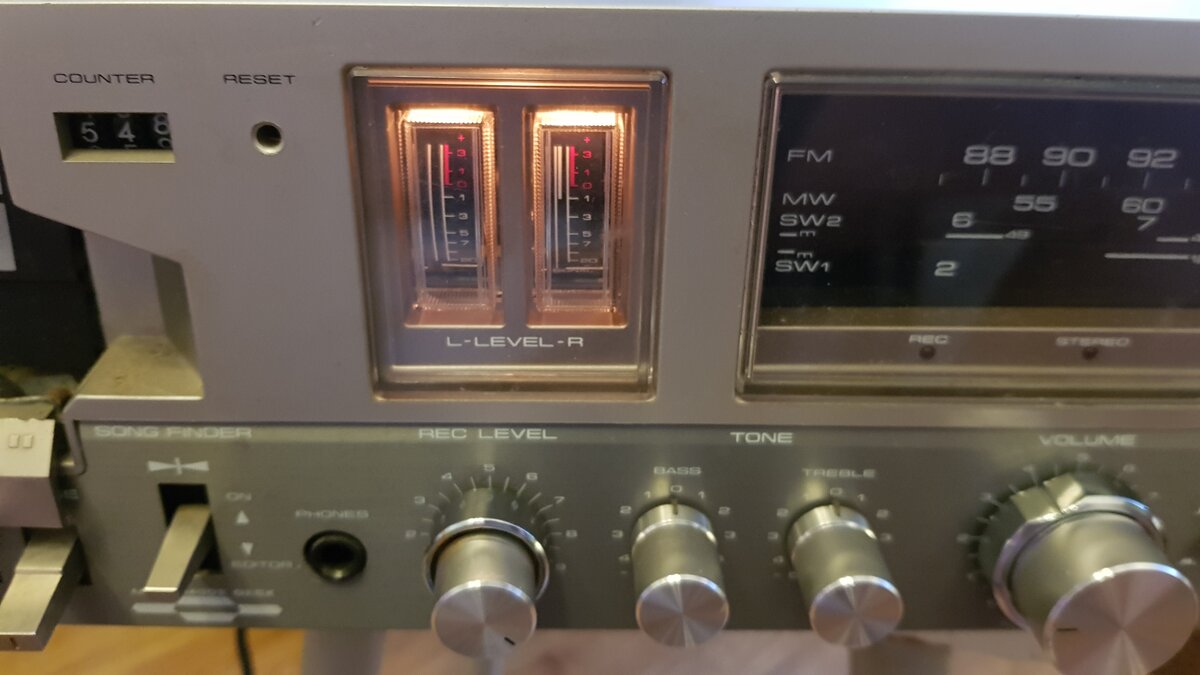

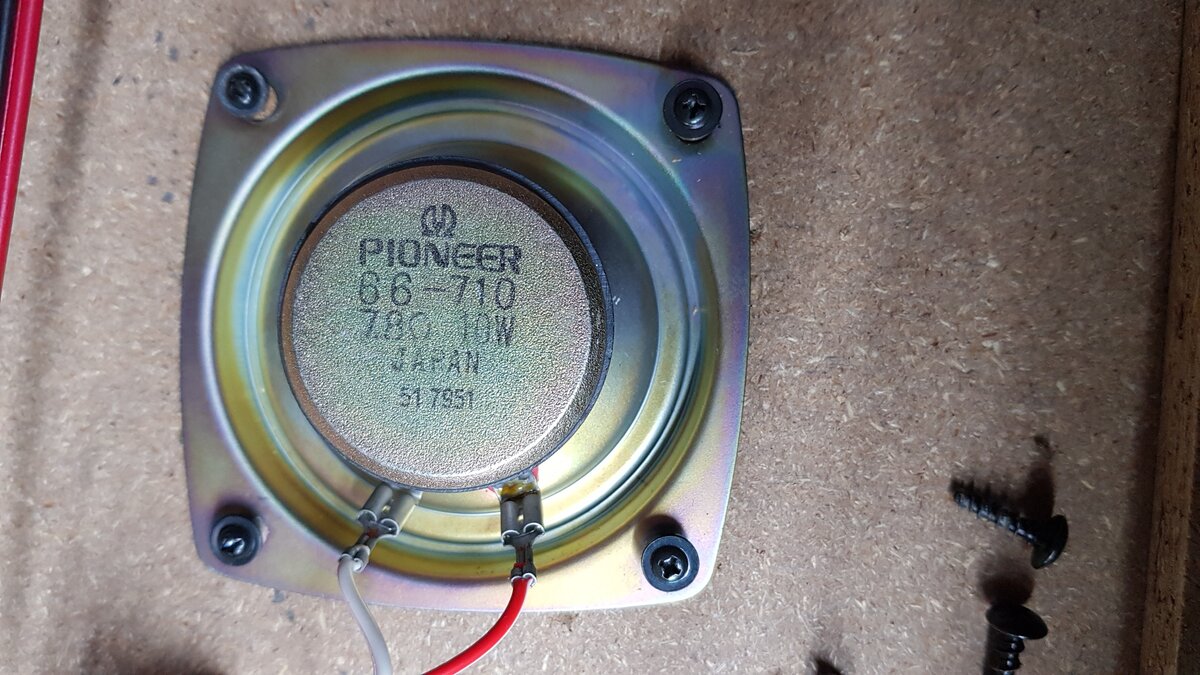

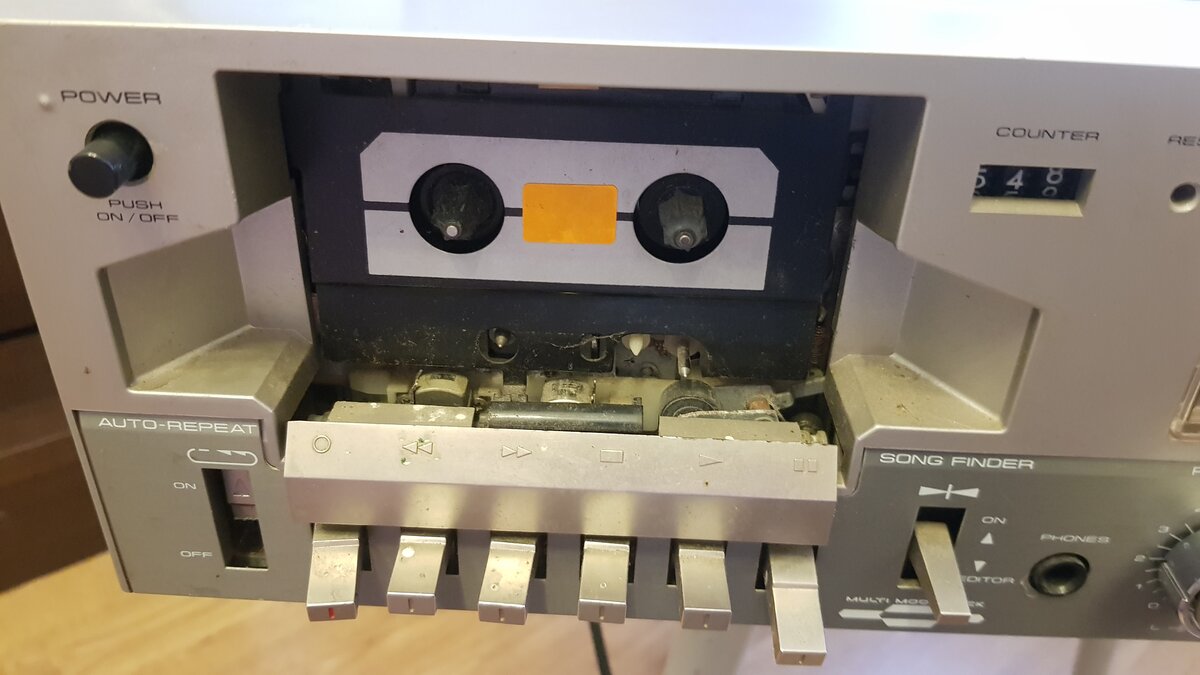

Колонки от него сделанные из прессованных стружек пришли в негодность, но динамики сохранились очень хорошо и находятся в полностью рабочем состоянии, поэтому акустику буду восстанавливать по оригинальным размерам изготовив корпуса из ДВП. Сам музыкальный центр сохранился на редкость хорошо, на передней панели практически нет царапин и сколов, а верхнюю крышку можно без проблем отполировать. Сломан переключатель циклического воспроизведения кассеты…пока не знаю, что с этим делать.

Также очень интересует год выпуска. Пока на шильдиках ничего не нашёл.

2020-07-30 21-34-07.JPG

2020-07-30 21-34-25.JPG

2020-07-30 21-32-16.JPG

2020-07-30 21-32-22.JPG

2020-07-30 21-32-27.JPG

2020-07-27 19-27-39.JPG

2020-07-27 19-27-47.JPG

так в чём вопрос то?

инфо смотрите в интернете, если нет … обратитесь к специалисту, может и тут кто откликнется , для полной профилактики , если оно того будет стоить по вашему усмотрению.

Есть тут хороший мастер - Иванов Степан.

Не знаю, откликнется от или нет.

По магнитофонам - первый специалист.

У меня есть интерес самому поковыряться, попробовать. Сегодня займусь чисткой от грязи и пыли панели вилилового проигрывателя.  Оказывается , не смотря на простоту он имеет микролифт и автовозврат тонарма.

21 минуту назад, Андрей Беляевский сказал:

У меня есть интерес самому поковыряться, попробовать.

Чем больше вы там будете ковыряться, тем труднее потом будет специалисту восстанавливать аппарат. Я бы доверил только спецу - там помимо механики, нужно настроить и электронику. Обойдется, возможно, дороже самого центра, но зато потом будет долго радовать, например, на даче.

Там восстановление спецом может встать в очень круглую копеечку.

Особенно, если какие-то пластиковые детальки начинают сыпаться.

К моему удивлению, сетевой разъем у Сони 2003 года выпуска уже рассыпался от старения пластика.

А уж 80-го года - там все вообще под большим вопросом.

Да, это один из факторов. Мне эта игрушка досталась по доброте хозяина совершенно бесплатно. В общем посмотрим, что из этой затеи получится. Я уверен, что хороший специалист дорого возьмёт за свою работу и сделает хорошо. По другому никак. Там возни с этим грамофоном не на один вечер.

Я имею некоторый опыт электричестве и худо бедно умею держать в руках паяльник. Хочется попробовать применить это в деле.

Кстати, вопрос по году выпуска этого муз. центра для меня пока так и остаётся открытым. Предролагаю  что изготовлен до 1980 года.

12 минут назад, Андрей Беляевский сказал:

изготовлен до 1980 года.

Судя по дизайну, так и есть.

20 минут назад, Андрей Беляевский сказал:

Предролагаю  что изготовлен до 1980 год

да, где то так, я обычно смотрю на циферки на двигателе, наверняка сохранились…

Хорошая идея, спасибо. Сегодня постараюсь добраться до движка вертушки  посмотрю что там написано.

1 час назад, herzen сказал:

Чем больше вы там будете ковыряться, тем труднее потом будет специалисту восстанавливать аппарат.

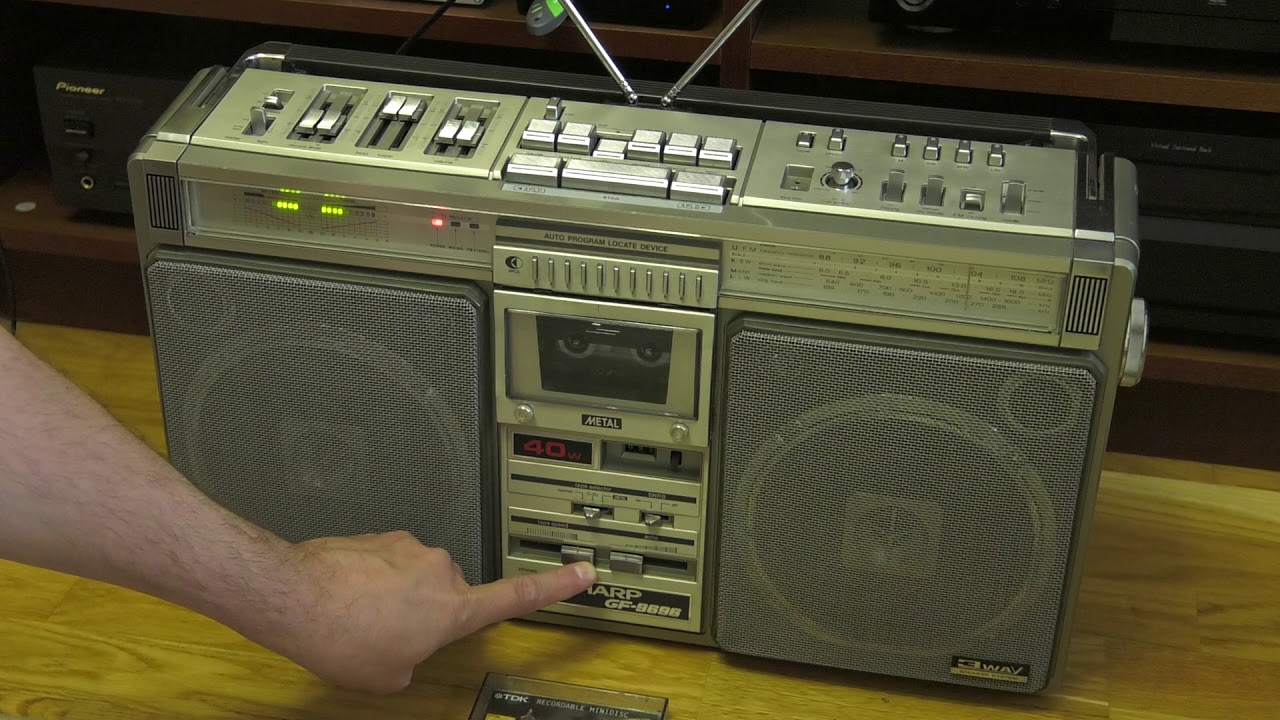

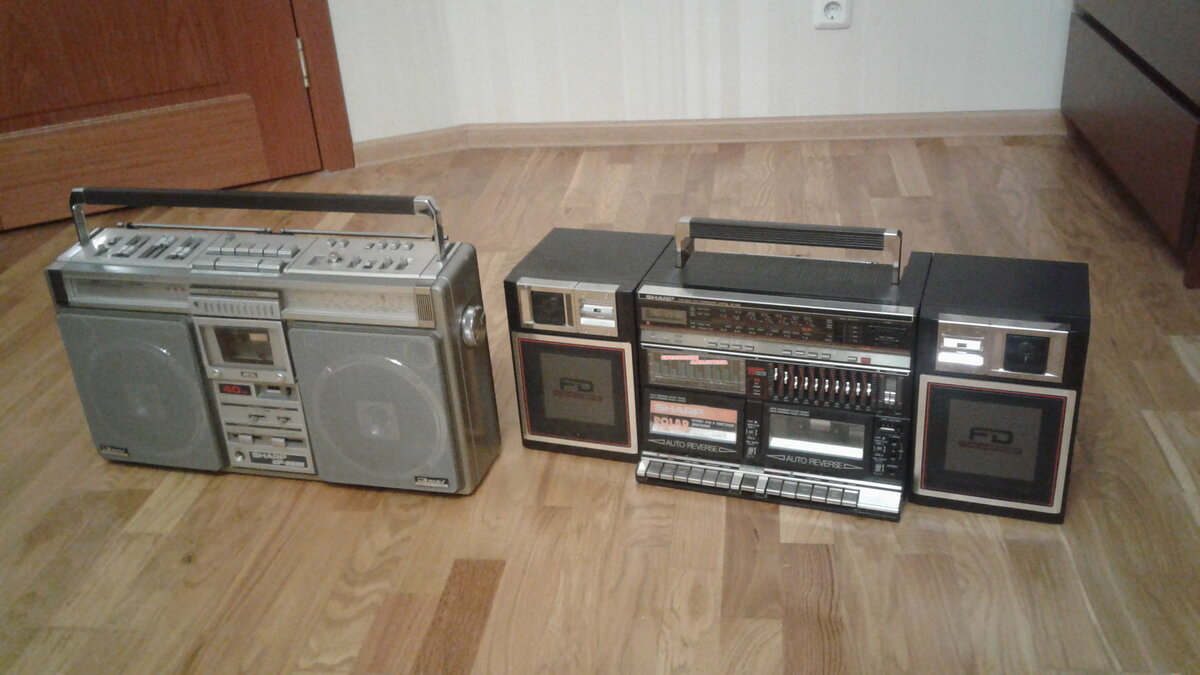

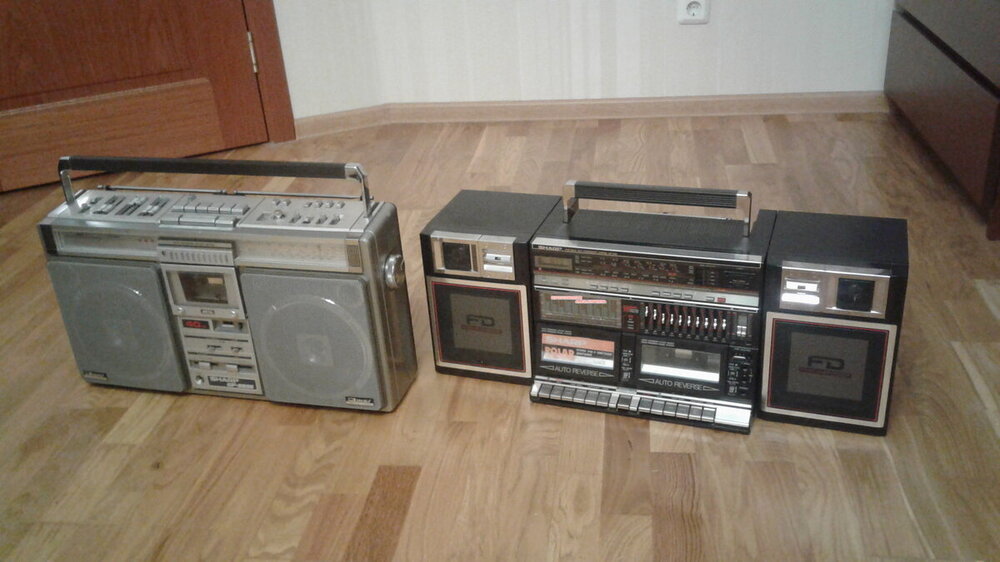

Совершенно не факт. Несколько лет тому назад мне подарили пару Шарпов - 9696 и 939. Никогда не занимался подобными устройствами, как и профессиональным ремонтом техники, но потихоньку привел их в божеский вид. На первом глобальные холодные пайки, окисленные переключатели, сгнившие пасики, ролики и подмоточная шпуля, развалившийся комбинированный выключатель сети/миксер. А так же развалившийся шкив в ЛПМ. Всё пропаял, очистил, заменил, шкив собрал заново. В 939 обрывы в динамиках, отвалившиеся перемычки в АС, холодные пайки, на выброс вся резина в обоих ЛПМ, заниженная скорость воспроизведения и самое главное - выдранный с мясом и потерянный правый карман. Потихоньку привел в чувство и его. Потом оба благополучно продал. Хотя повторюсь - всё делал в первый раз



https://www.youtube.com/watch?v=oiP3tAe4\_ek




1 лайк

2 часа назад, “Дмитрий” сказал:

Потихоньку привел в чувство и его. Потом оба благополучно продал.

Для продажи возможно, но для собственной продолжительной и безгеморной эксплуатации этого недостаточно. Нужны тест-кассеты, приборы, опыт - где мазать, чем мазать, в каких точках замерять, какие конденсаторы и на какие марки поменять и т.д и.т.п.

В общем сегодня, как настоящий “диванный эксперт” я, сидя на диване и расположив аппарат на табуретке, некоторое время поковырялся с механизмом вертушки.

В общем время сделало своё дело. Пассик привода диска превратился в противную липкую массу. Нужно сильно подумать как заменить его, особенно если не знаешь исходный размер.

Резиновый коврик под пластинки растрескался и выглядит просто ужасно, но с этим проблемы не вижу, подходит любой со старого проигрывателя.

После внимательного осмотра механизма я сделал вывод о том, что он находится в очень хорошем состоянии и требует только чистки и смазки.

Иголка оригинального звукоснимателя так и не нашлась, пришлось купить на рынке китайскую головку. Сказали, что для замены очень хорошо подойдёт. Да и не дешевая 1900 руб. отдал. Не знаю много это или нормально, но особого выбора не было. Была советская ГЗМ-105, но ещё дороже.

В целом механизм мне понравился. Просто и незамысловато, но видимо он очень бюджетный даже для того времени. Раньше у меня был проигрыватель пластинок Ария -102, там противовес был на резьбе и можно было регулировать прижим иглы к пластинке. Здесь такого нет. Груз есть, но он не перемещается. Видимо на заводе всё отрегулировано. Ну да ладно, что имеется, то и имеется.

Кстати, после того, как я всё отмыл и почистил, механизм стал смотреться очень даже неплохо.

Кстати, шильдик на моторе,  дату выпуска для меня так и не прояснил.



2 лайка

4 минуты назад, Андрей Беляевский сказал:

особенно если не знаешь исходный размер.

возьмите ниточку и померьте, хотя-бы будете знать полудлину пассика, легче будет искать, 3-5 мм отменусуйте на натяг…

ВОТ!!! Спасибо отличная идея, Так и сделаю. Кстати в механизме кассетника наверняка тоже много резинок будет. Там прежде, чем снимать всё сфотографирую, чтобы видно было как пассики протягивать.

18 минут назад, Андрей Беляевский сказал:

наверняка тоже много резинок будет

если они сгнили и превратились грязью , спиртом отмывается отлично и желательно не разнести по жилью…

Если будет совсем грязненько, утащу на работу. Там хоть стол нормальный найдётся. Боюсь, что на табуретке много не сделать.

1 час назад, Андрей Беляевский сказал:

там противовес был на резьбе и можно было регулировать прижим иглы к пластинке. Здесь такого нет. Груз есть, но он не перемещается.

Это очень странно. Так не должно быть. Если это так, то нужно покупать родную голову или аналог такого же веса.

Но попробуйте все же разобраться, должна быть регулировка.

12 часов назад, herzen сказал:

но для собственной продолжительной и безгеморной эксплуатации этого недостаточно

У меня около года работали безгеморно. Что и где мазать поймет любой более-менее технически грамотный человек. С тест кассетами рассмешили. По любой фирменной азимут выставил и этого хватает. В этих устройствах никогда не было качественного звука. Это балалайки по типу современных блютузколонок. Впрочем, с собой я на пляж брал 9696

https://www.youtube.com/watch?v=9CWdP\_IrEg8



Этот комбайн , или плита по другому середины 70-х.

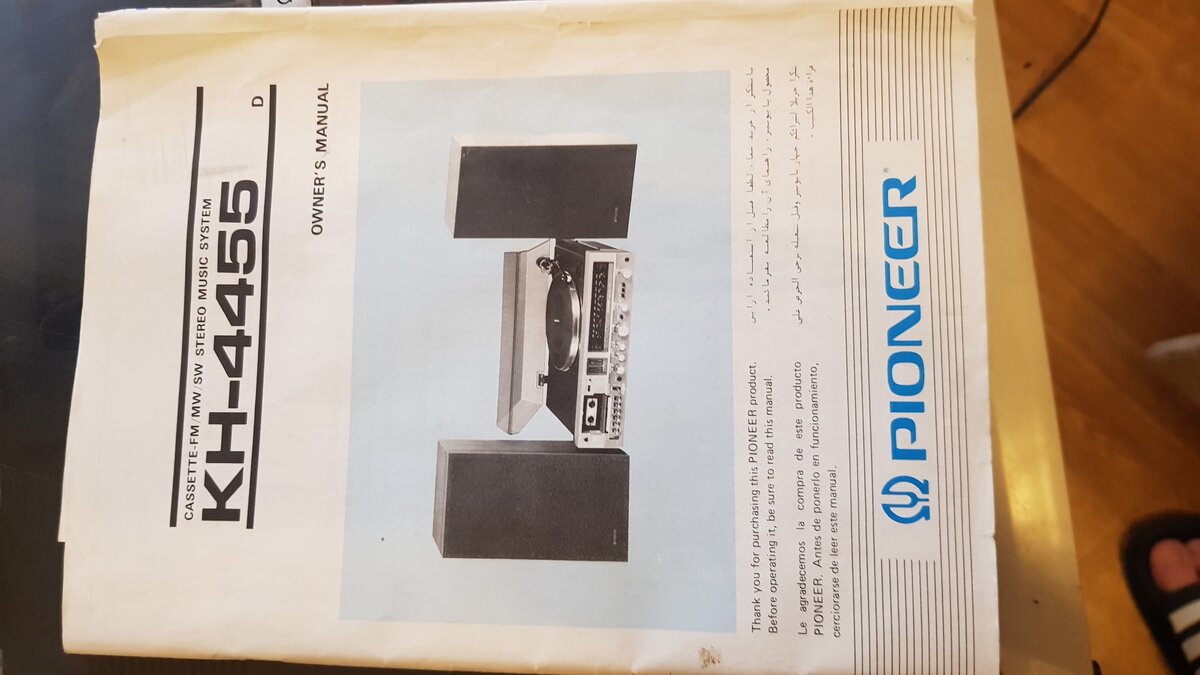

Мануал:

https://www.hifiengine.com/manual_library/pioneer/kh-4455.shtml
