Кабель для проигрывателя.

Любителям винила
1

Решил заменить оригинальный кабель на Дюале 1219 на  Оэльбах НФ 1. Кабелёк из самых дешёвых, но всё лучше того, что был. Вопрос не по качеству кабеля, а о подсоединении. Когда снял оригинальный кабель - он там на штырьках, то стало видно, что масса одного канала соединена с массой вертушки. Вопрос - стоит ли массу второго канала тоже так припаять или припаять отдельный проводок массы, как у большинства вертушек или оставить как было. Это я спрашиваю, чтобы фон уменьшить. При каком варианте будет меньше фонить. Можно и опытным путём, но тогда объём работы увеличивается.

Любителям точных цифр - померил оба кабеля. Сравните, первый оригинал, второй - Оэльбах.

Емкость 112 и 63 пФ, сопротивление сигнальной жилы 0,73 и 0,66 ом, сопротивление оплётки 0,5 и 0,61 ом.



2

4 минуты назад, Ал. Воронин сказал:

Емкость 112 и 63 пФ, сопротивление сигнальной жилы 0,73 и 0,66 ом, сопротивление оплётки 0,5 и 0,61 ом.

У меня на Пионере от тонарма до фоника и от фоника до усилка Ortofon 6N TSW 1010 стоят Земляные провода подсоеденены с обеих сторон .Фона нет

ЗЫ.Ortofon 8N TSW 1000 может и лучше будут. Жабу победить не могу - они раза в 4 дороже. Ни чего не мерял.

1 Like
3

Цитата

Eсли бы проигрыватель был классом повыше, хотя бы Технарь 1200/1210 :
замена проводки в тонарме на Cardas - установка 2 RCA AN-CS - Oehlbach nf 2 ( разработан Манфредом Ольбахом в начале 80-х специально для винилового тракта и его периодически можно найти на ebay.dе) - оптимальный вариант, неоднократно проверенный.

Oehlbach NF 2 ist eine strukturelle Entwicklung des billigeren Modells NF 9. Es verwendet massivere Spitzen, die einen besseren Schutz gegen das Eindringen schädlicher Signale bieten, und eine verbesserte Isolierung der Führung, was wichtig ist, wenn Sie aufwändigere Vinyl-Systeme haben. In diesem Fall wurde die Klangbühne wesentlich verbessert, sie wurde greifbarer und klarer. Die Farben sind auch gesättigt. Der Bass wurde noch mehr Kontur, kompakt und lesbar. Der Klangbühne hat die Treue der Farbwiedergabe gewonnen, und die Details und Details, von denen wir vorher nur träumen konnten, erschienen hier.

#1



1 Like
4

1 час назад, Ал. Воронин сказал:

Решил заменить оригинальный кабель на Дюале 1219 на  Оэльбах НФ 1. Кабелёк из самых дешёвых, но всё лучше того, что был. Вопрос не по качеству кабеля, а о подсоединении.



Добрый день.

Общая земля между корпусом вертушки и фоно корректором - достаточно простое решение вопроса, как и между тонармом и фоно корректором.

  Для апгрейда фоно кабеля есть очень эффективное  и не самое затратное решение - экранированный кабель Acoustic Revive из моножил меди PC Triple C - LIne R

1 Like
5

23 минуты назад, Mvert сказал:

Для апгрейда фоно кабеля

Вопрос был как массу развести. В кабелях я и сам собаку съел. Лет 15-20 назад постоянно что-то покупал и экспериментировал. А не так давно получил хороший инструмент сравнения, СД проигрыватель Кенвуд 7090. У него два равноценных выхода, в отличие от большинства, где один выход прямой, а другой - регулируемый. А здесь просто - подключаешь одну пару кабелеей от Кенвуда к усилителю на вход 3, другую - на вход 4. Щёлкаешь селектором усилителя и сравниваешь напрямую. Но вопрос был - тянуть отдельно провод массы или нет и припаять второй канал к массе, как первый или нет.

6

4 часа назад, Ал. Воронин сказал:

Вопрос был как массу развести.

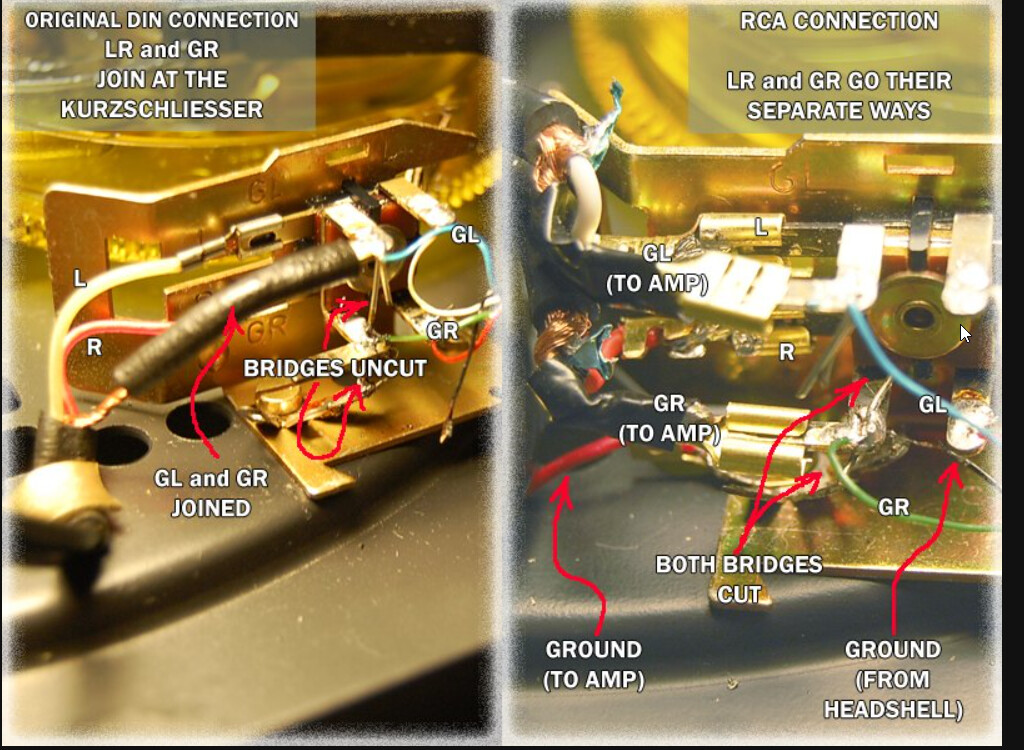

может поможет вам это

помню давно припаял тюльпаны, и с массой ни какой не морочился )


1 Like
7

2 часа назад, Romario-39 сказал:

может поможет вам это

Спасибо.

8

1 час назад, Игорь Захаров сказал:

Если отдельно провода заземления нет, то у кабеля распаивается экран с обоих концов.

На схеме кабель симметричный, с двумя сигнальными проводами и отдельным экраном. У меня обыкновенный, с одной жилой и оплёткой для минуса. Но схему Вы красивую повесили. Скорее всего я завтра отпаяю Оэльбах и припаяю как на этой схеме Монстер кабель. У меня он, кажется, на одной из дек стоит. Интерлинк 300 мк II.

9

6 часов назад, Ал. Воронин сказал:

Вопрос был как массу развести.

А ответ был как развести на покупку.

1 Like
10

1 минуту назад, herzen сказал:

А ответ был как развести на покупку

Бывает…:grinning_face_with_smiling_eyes:

1 Like
11

7 часов назад, Игорь Захаров сказал:

система её заземления скорее всего была спроектирована разработчиками вертушки не сдуру

Вы правы. Сейчас верну оригинальную систему заземления. Опыты показали, что это лучший вариант.

12

Лучший вариант - как на картинке выше.

Европейцы, типа Дюала или Торенса делали заземление через RCA кабель. а не отдельным проводом.

Что обычно приводило к слегка повышенному фону.

1 Like
13

8 часов назад, okok сказал:

заземление через RCA кабель. а не отдельным проводом.

Что обычно приводило к слегка повышенному фону

Это и стало причиной моих экспериментов. После установки МС головки Ямаха МС-9 на Дюаль 1219 фон стал заметно громче, да и звук несколько тускловат. Решил было заменить кабель и изменить разводку земли, но пока паял, пришла мысль поставить МС-9 на Дюаль 728. У него как раз земля отдельным проводом идёт на массу усилителя. Сказано - сделано. На 728-м фон вернулся в норму, а головка заиграла как раньше на Реге - бодро и динамично. Пусть здесь и стоит.

14

8 часов назад, Ал. Воронин сказал:

головка заиграла как раньше на Реге - бодро и динамично. Пусть здесь и стоит.

Ну вот и ладненько:)))

О, сколько нам открытий чудных

Готовят просвещенья дух,

И опыт, сын ошибок трудных,

И гений, парадоксов друг,  А.С. Пушкин

1 Like
15

7 часов назад, Игорь Кулько сказал:

О, сколько нам открытий чудных

Готовят просвещенья дух,

У меня тоже есть стих. Сентиментальный, про котика.

Кот Маврикий тоскливо кричит по ночам

И срет на кровать

Он стар, одинок, его душит печаль

Ему тяжело дышать.

А я ничем не могу помочь

Видя его мучения

Его имя Маврикий, он черен как ночь

Его жизнь имеет значение.

Я его мордой не тыкал в кал

Зная, что это зря

Я перед ним на колени вставал

Слова любви говоря.

И пусть он черен, а я скорей синь

Ну, скажем так, синеват

В этом краю родимых осин

Он мне ближе чем брат.

Пусть был он рыцарь и аристократ

А я безродный щенок

Жизнью его восхищаясь сто крат

Я верил, что тоже так мог.

Он был самурай и воин

Один выходил против ста

Я трогать был не достоин

Кончик его хвоста.

И вот я, наконец, стал ему под стать

Поломан, стар и разбит

Мне давно уже нечем дышать

И это еще не КОВИД.

Я тоже буду срать на кровать

И выть на лунный свет

Другого способа протестовать

У нас с Маврикием нет. (С) [Всеволод Емелин](https://www.facebook.com/snarkf? cft %5B0%5D=AZXosBooteCrYcCq5dyCpphsFSFNxVK_ZOPEpCITBx44smwYC1SfZamSlYtWkZd0oGo_DqicoqiLFF7s711kLG9ubfEUJGjVU8PCC_l-EhgVDLglMBha7oQqC9xlptckTsvHC0eUVkto_p116DA6FcOw& tn =-UC%2CP-R)

16

53 минуты назад, Ал. Воронин сказал:

У меня тоже есть стих. Сентиментальный, про котика.

Кот Маврикий тоскливо кричит по ночам

И срет на кровать

Он стар, одинок, его душит печаль

Ему тяжело дышать.

А я ничем не могу помочь

Видя его мучения

Его имя Маврикий, он черен как ночь

Его жизнь имеет значение.

Я его мордой не тыкал в кал

Зная, что это зря

Я перед ним на колени вставал

Слова любви говоря.

И пусть он черен, а я скорей синь

Ну, скажем так, синеват

В этом краю родимых осин

Он мне ближе чем брат.

Пусть был он рыцарь и аристократ

А я безродный щенок

Жизнью его восхищаясь сто крат

Я верил, что тоже так мог.

Он был самурай и воин

Один выходил против ста

Я трогать был не достоин

Кончик его хвоста.

И вот я, наконец, стал ему под стать

Поломан, стар и разбит

Мне давно уже нечем дышать

И это еще не КОВИД.

Я тоже буду срать на кровать

И выть на лунный свет

Другого способа протестовать

У нас с Маврикием нет. (С) [Всеволод Емелин](https://www.facebook.com/snarkf? cft %5B0%5D=AZXosBooteCrYcCq5dyCpphsFSFNxVK_ZOPEpCITBx44smwYC1SfZamSlYtWkZd0oGo_DqicoqiLFF7s711kLG9ubfEUJGjVU8PCC_l-EhgVDLglMBha7oQqC9xlptckTsvHC0eUVkto_p116DA6FcOw& tn =-UC%2CP-R)

После таких стихов Пушкин наверное в гробу перевернётся

1 Like
17

1 минуту назад, Владимир Даниленко сказал:

Пушкин наверное в гробу перевернётся

Какой там  .

Он  в  Болдино уже,  сидит  ,.. пишет…



-Мой  котик  , самых  честных  правил!

-Когда не в  шутку  занемог…:slight_smile:

18

3 минуты назад, Владимир Староверов сказал:

Мой  котик  , самых  честных  правил!

Бедный котик,после такого не до стихов будет




19

23 часа назад, Владимир Староверов сказал:

Какой там  .

Он  в  Болдино уже,  сидит  ,.. пишет…



-Мой  котик  , самых  честных  правил!

-Когда не в  шутку  занемог…:slight_smile:

Казалось бы: при чём тут кабель для вертушки? :)))
