В начале апреля приехала с родины посылочка

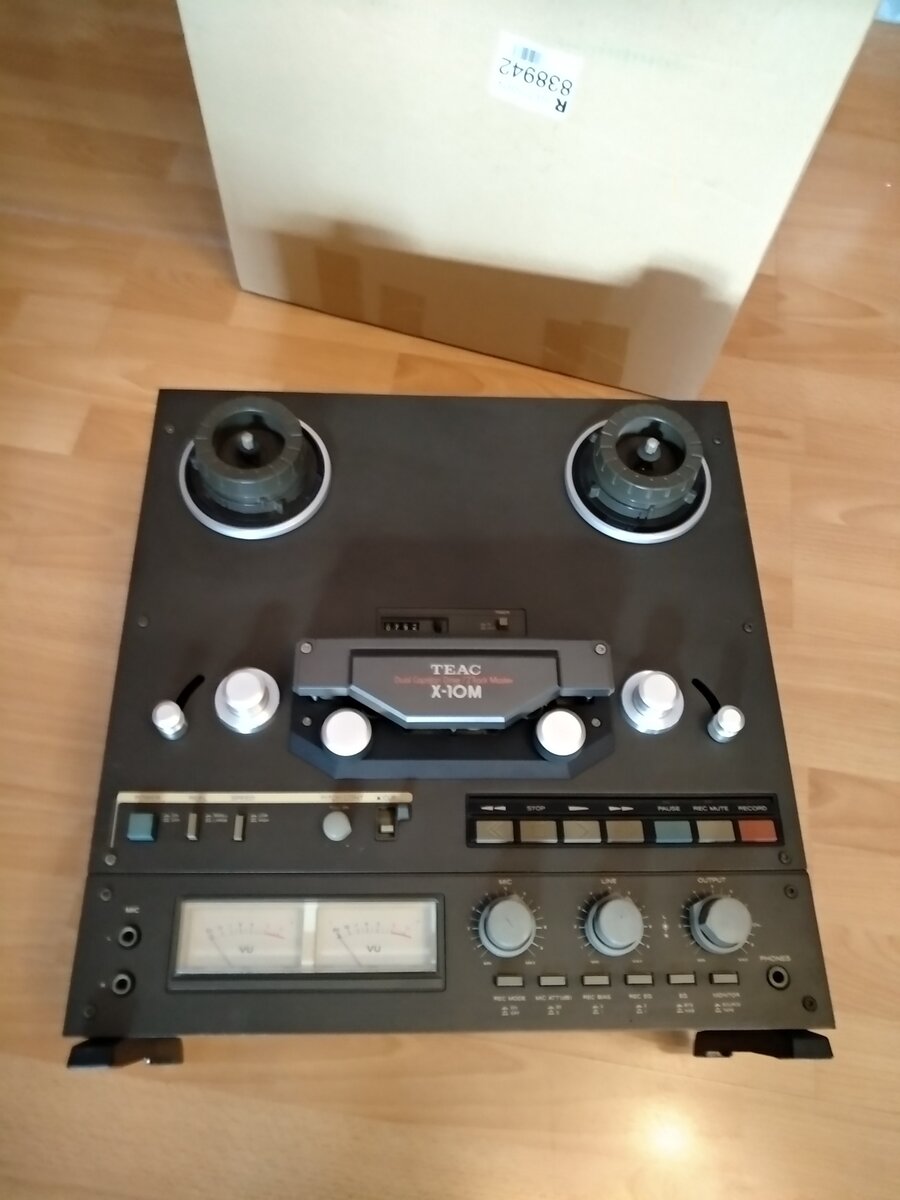

а в посылочке было вот что
а
и это “вот что” конечно было в ужасном состоянии и не работало. Основная неисправность - заклинившие намертво рычаги прижимных роликов. Прям как у настоящей Накамичи!

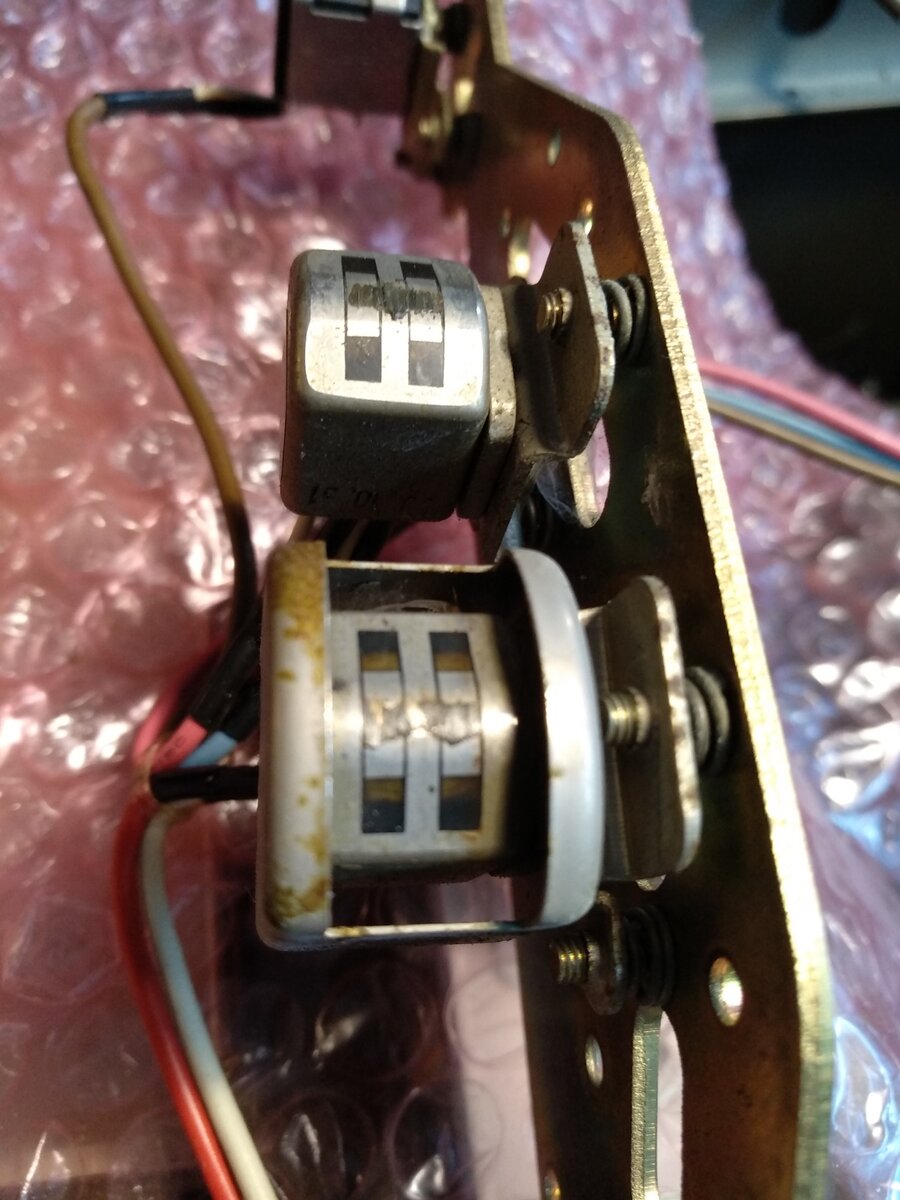

А бошки там были такие:
Чумазые чумазые!

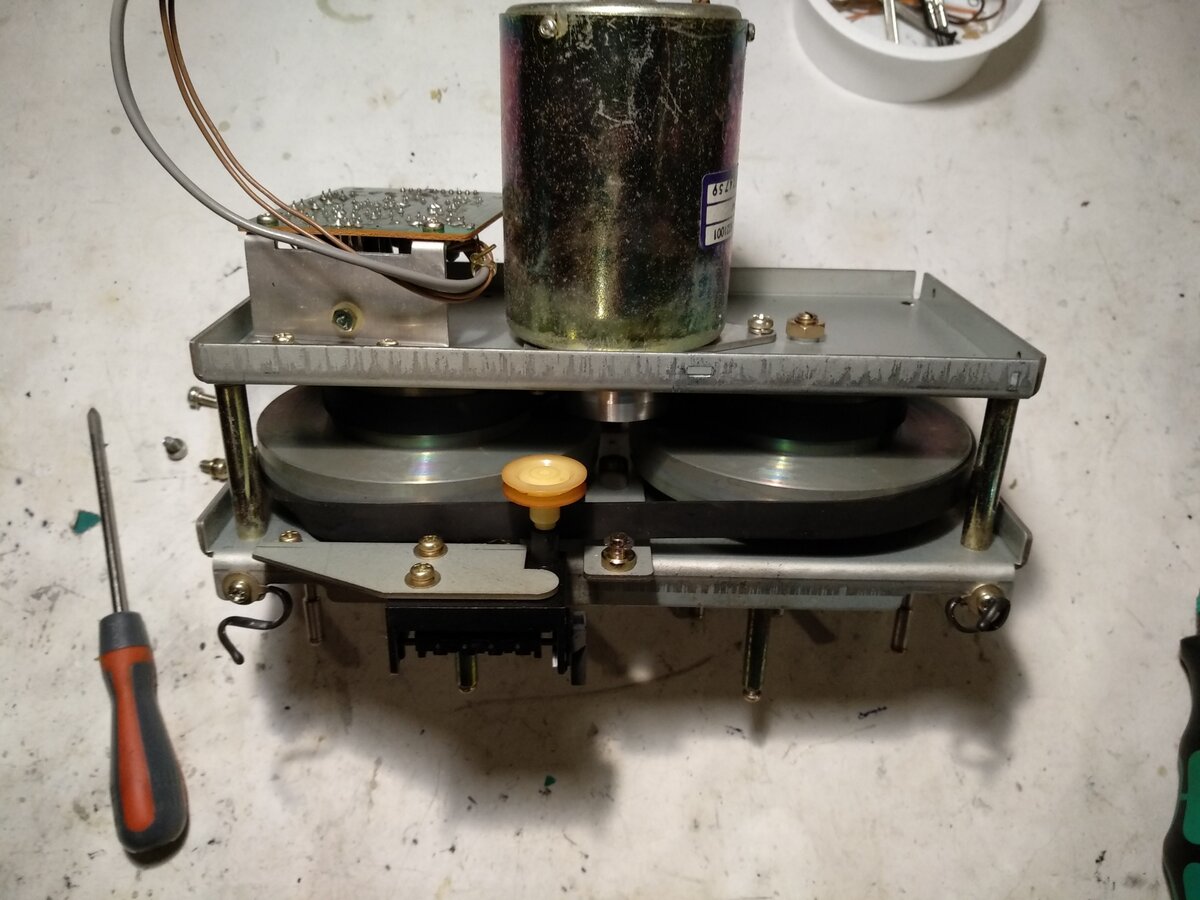

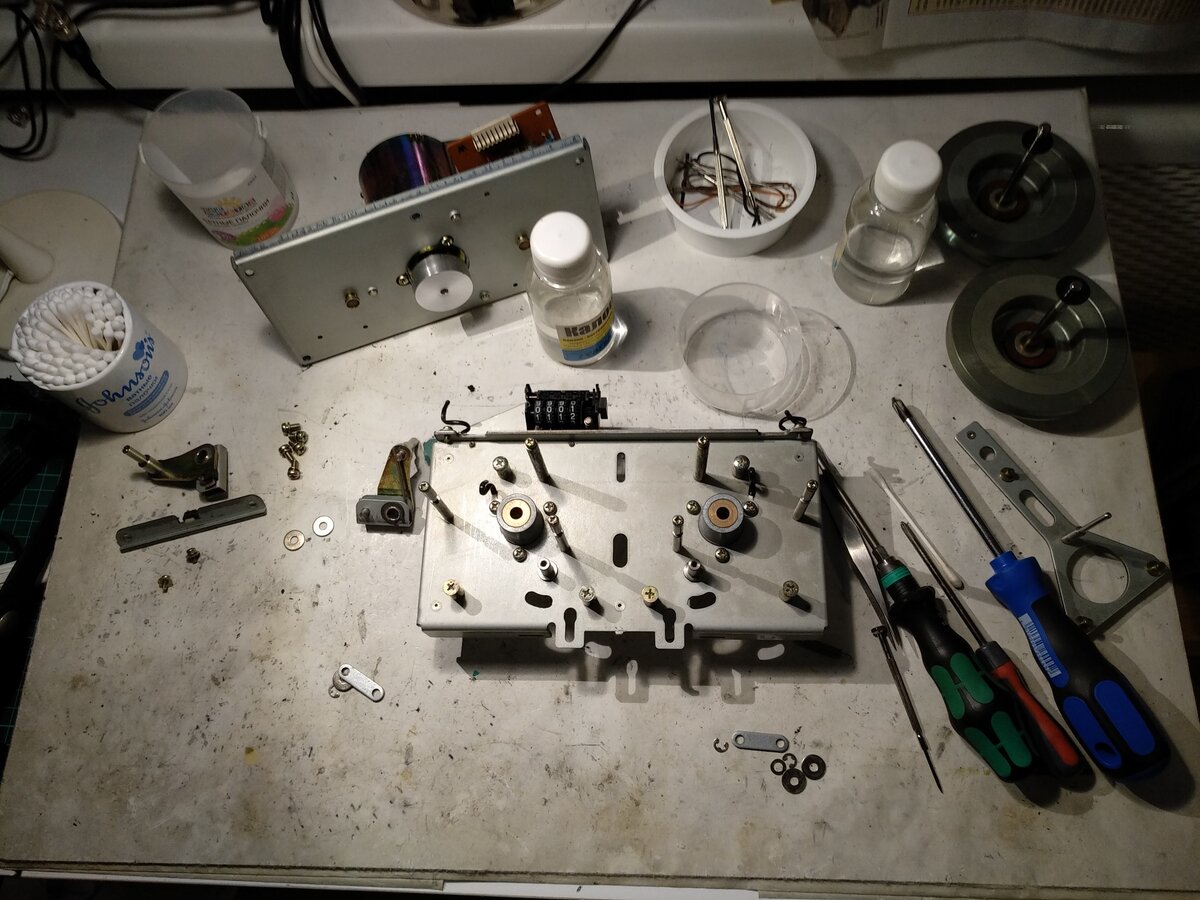

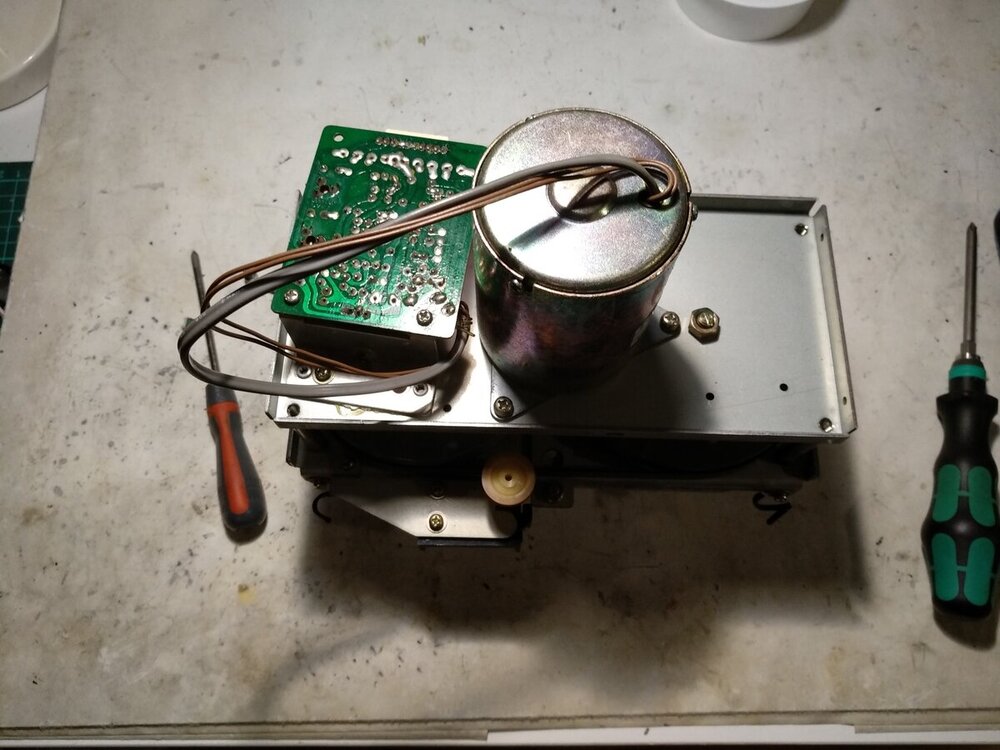

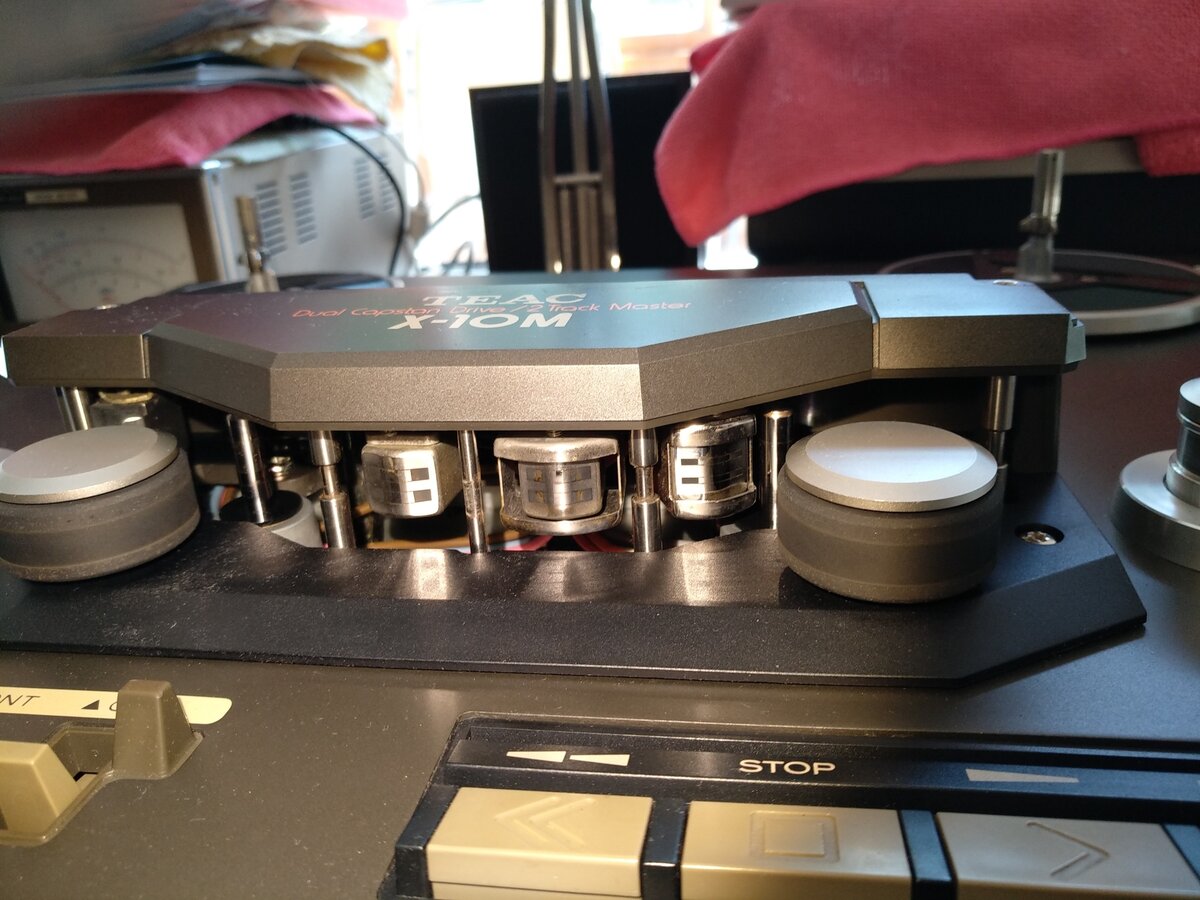

Разобрал, вынул блок голов и маховиков.
Гордость ТИК, между прочим!
Там не хрен собачий, маховики на магнитной подушке!
Пассики (а их там два - приводной и кольцевой для более жесткой связи обоих маховиков) вытянулись. Но к этому моменту у меня был новый комплект от Vitege Electronics.

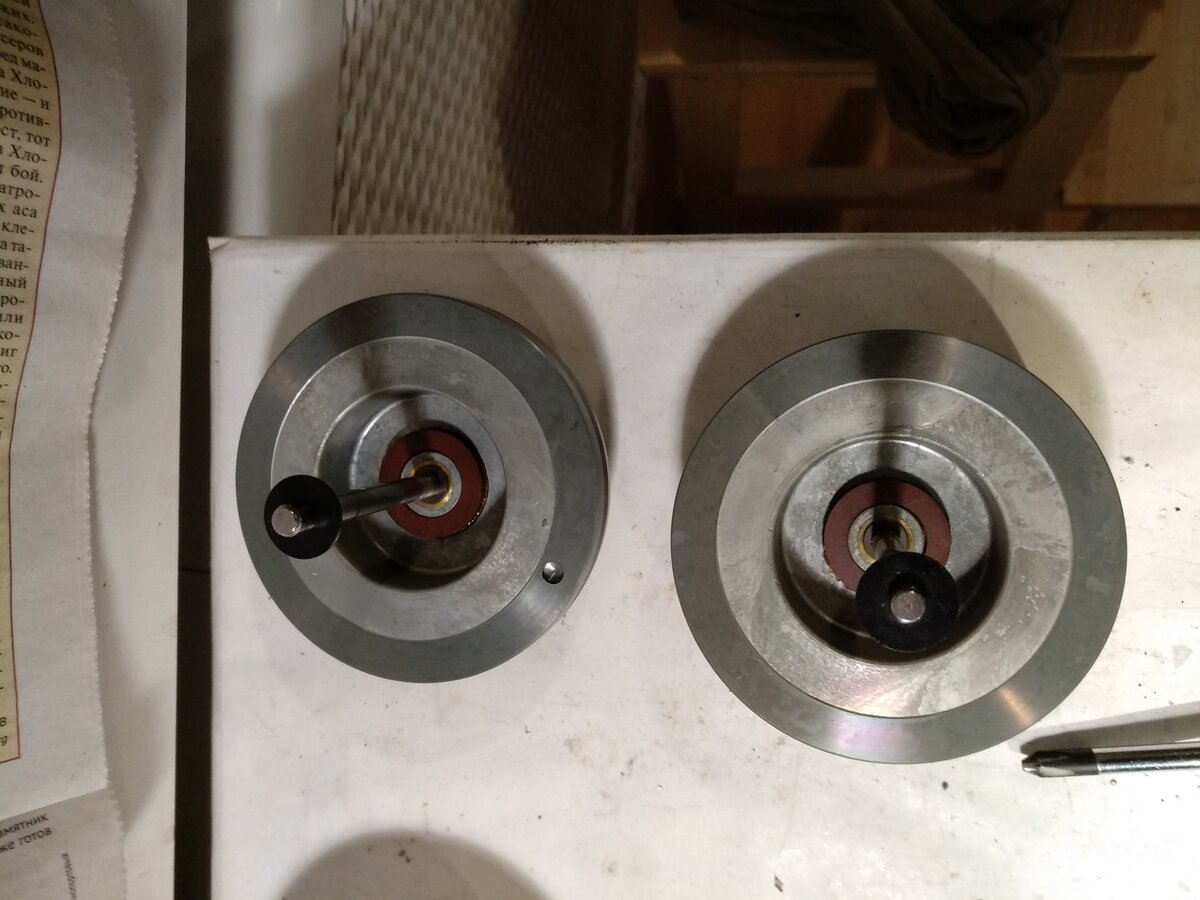

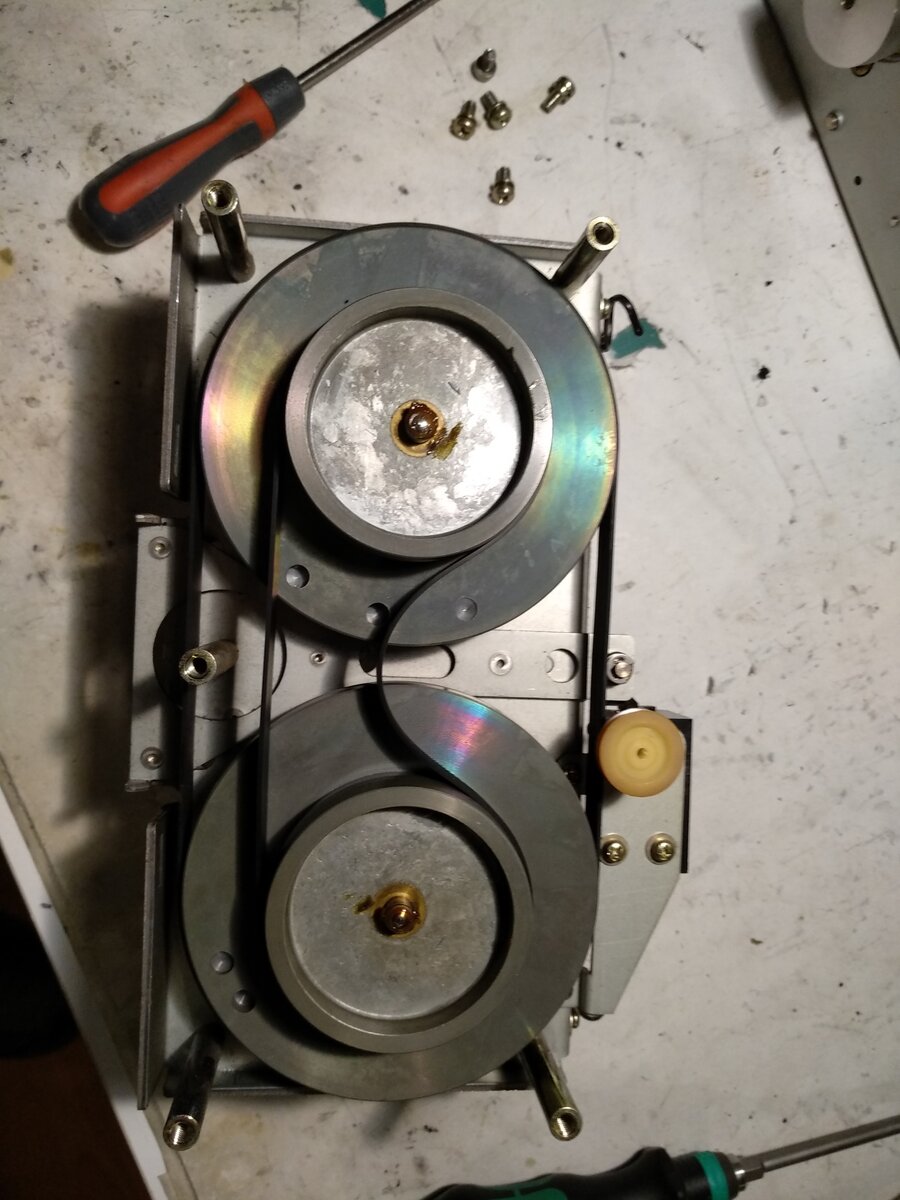

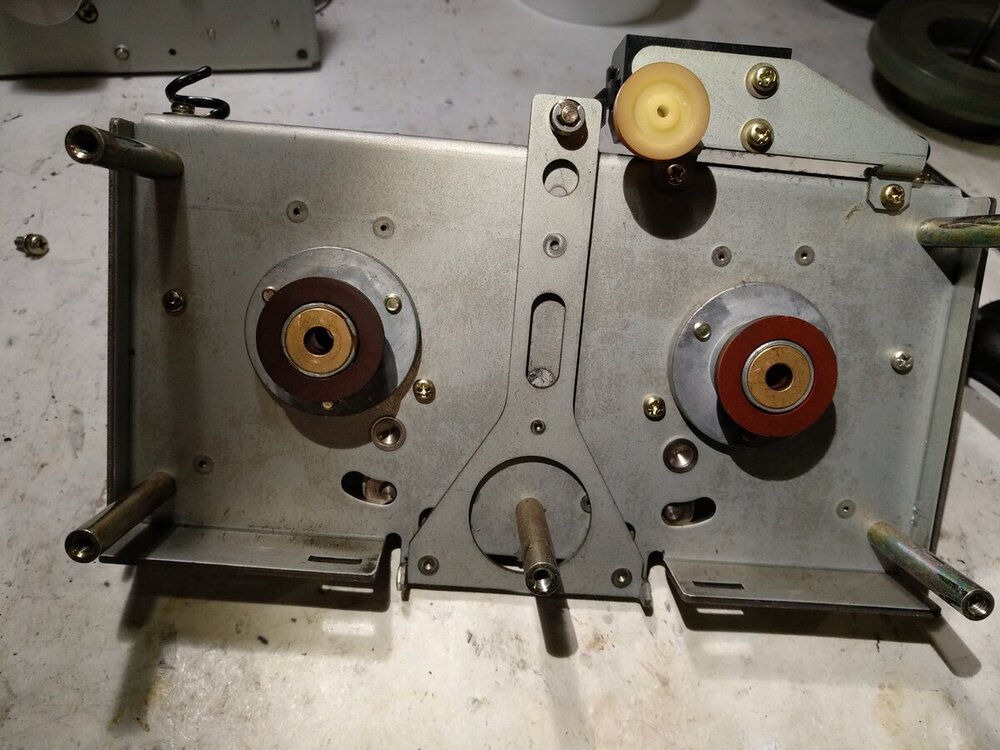

Вот кольца магнитов на подшипниках
И на маховиках
Полюса покрашены для ориентации при сборке.

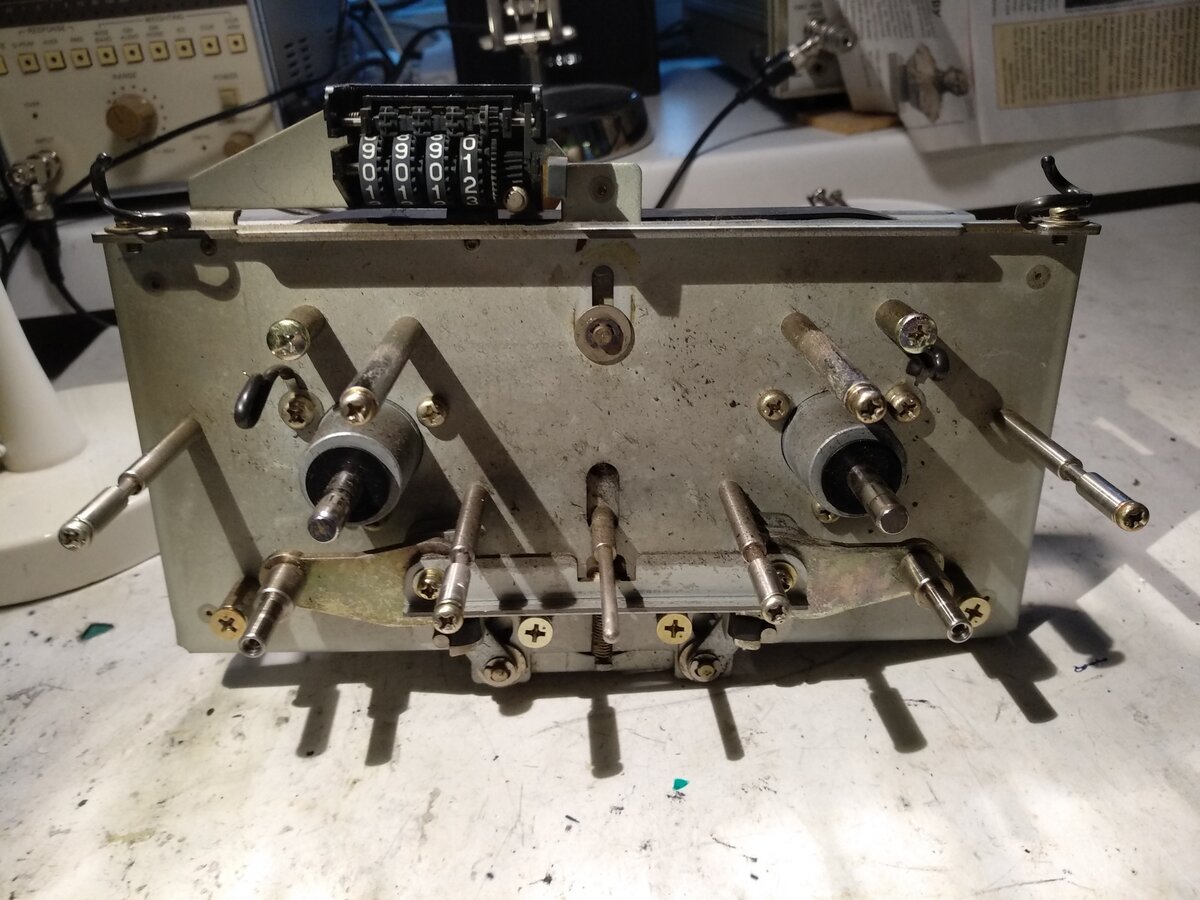

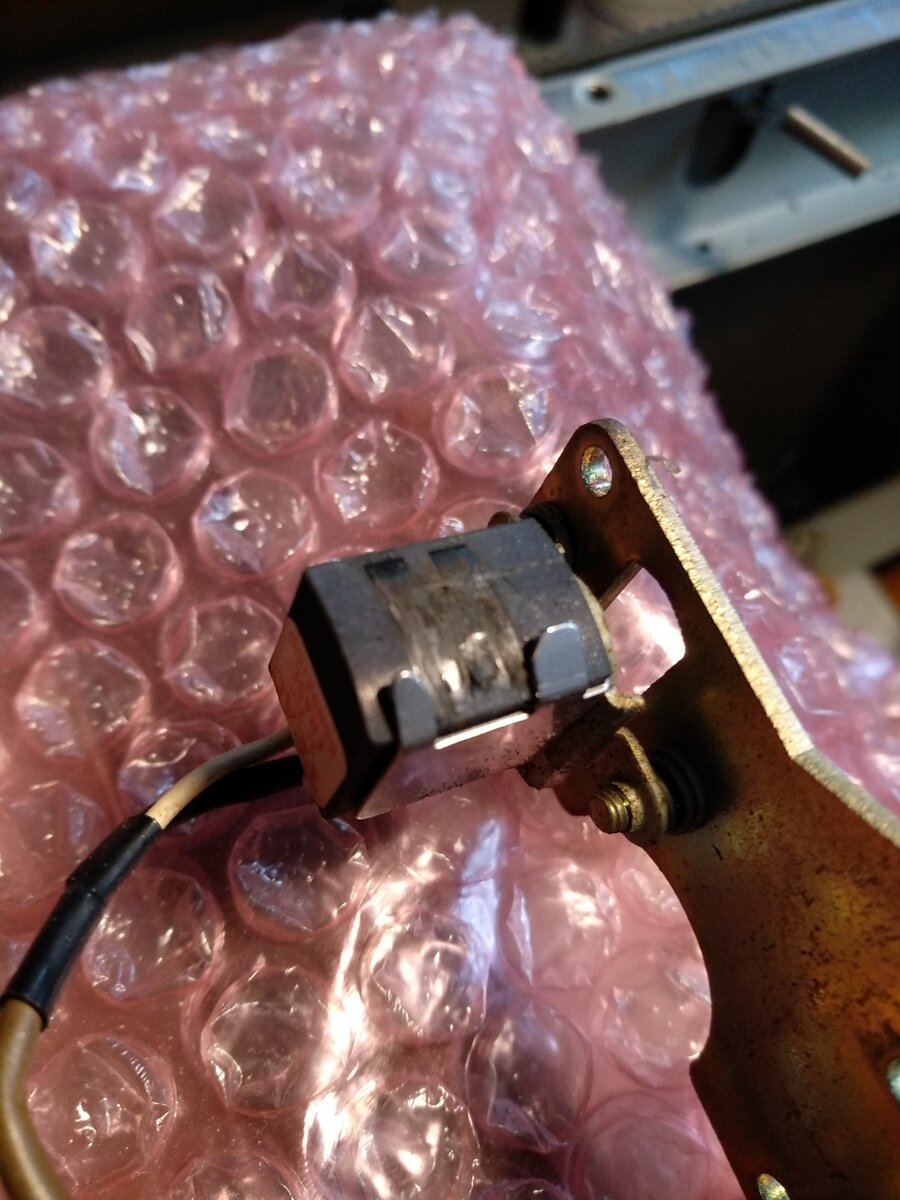

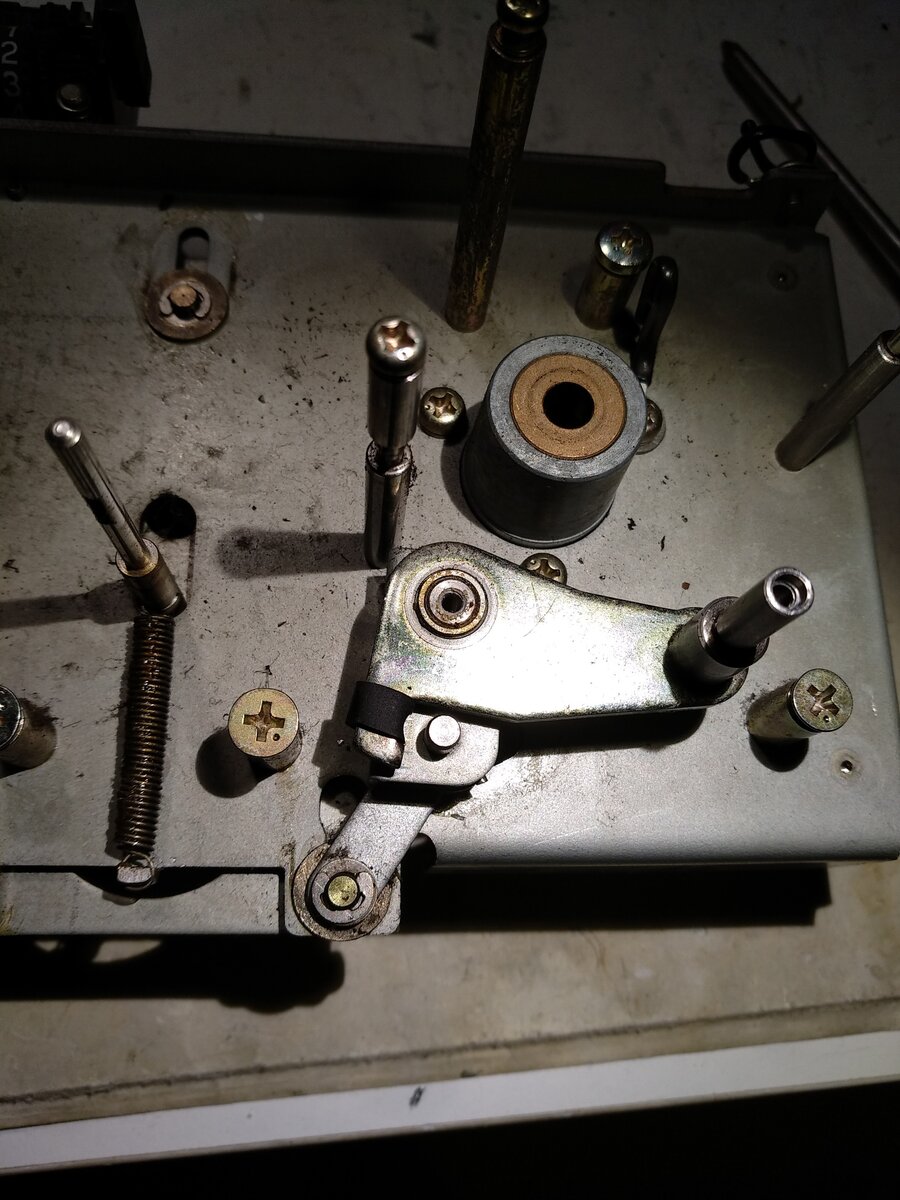

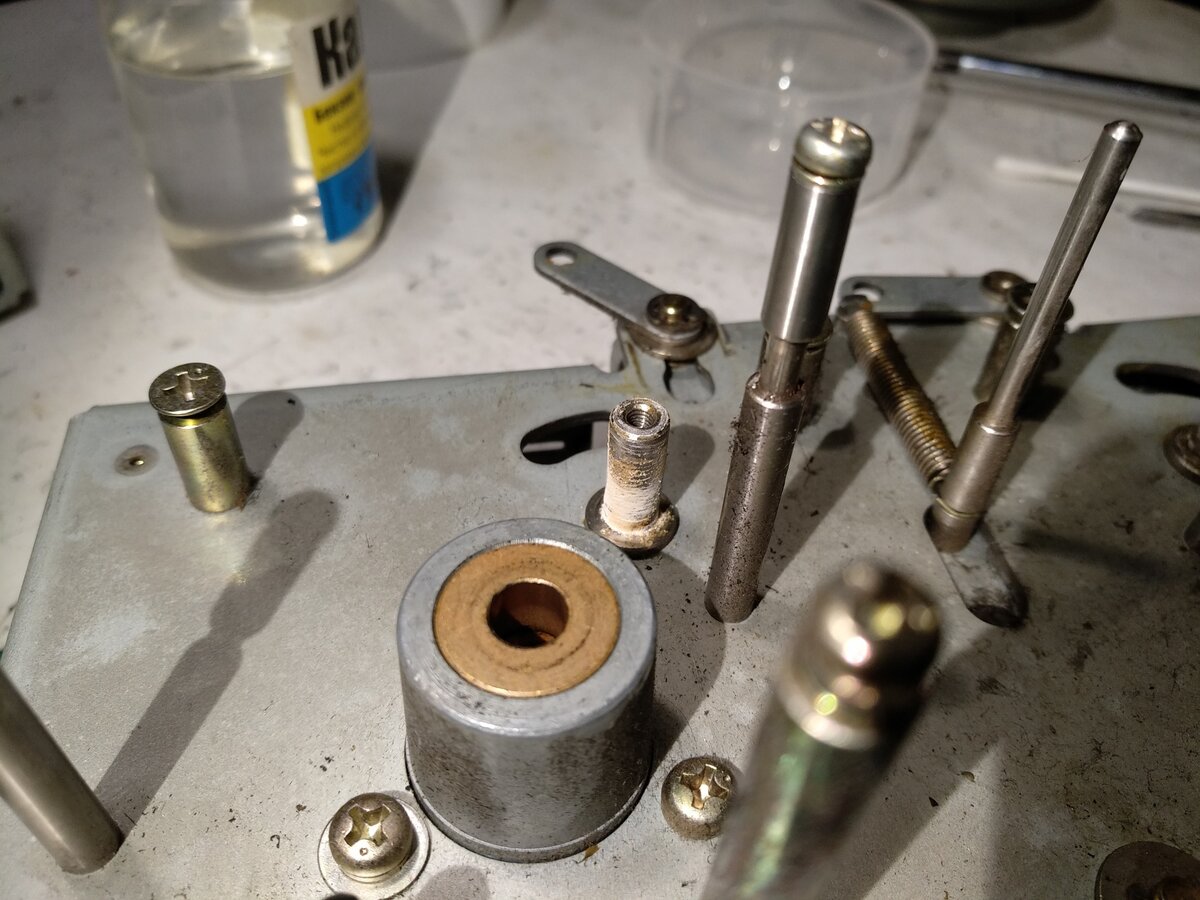

А вот и заклинивший рычаг
Видно, что смазка высохла и осталось лишь литиевое мыло, которое заклеило рычаги напрочь. Думал придется греть, но удалось снять без нагрева.

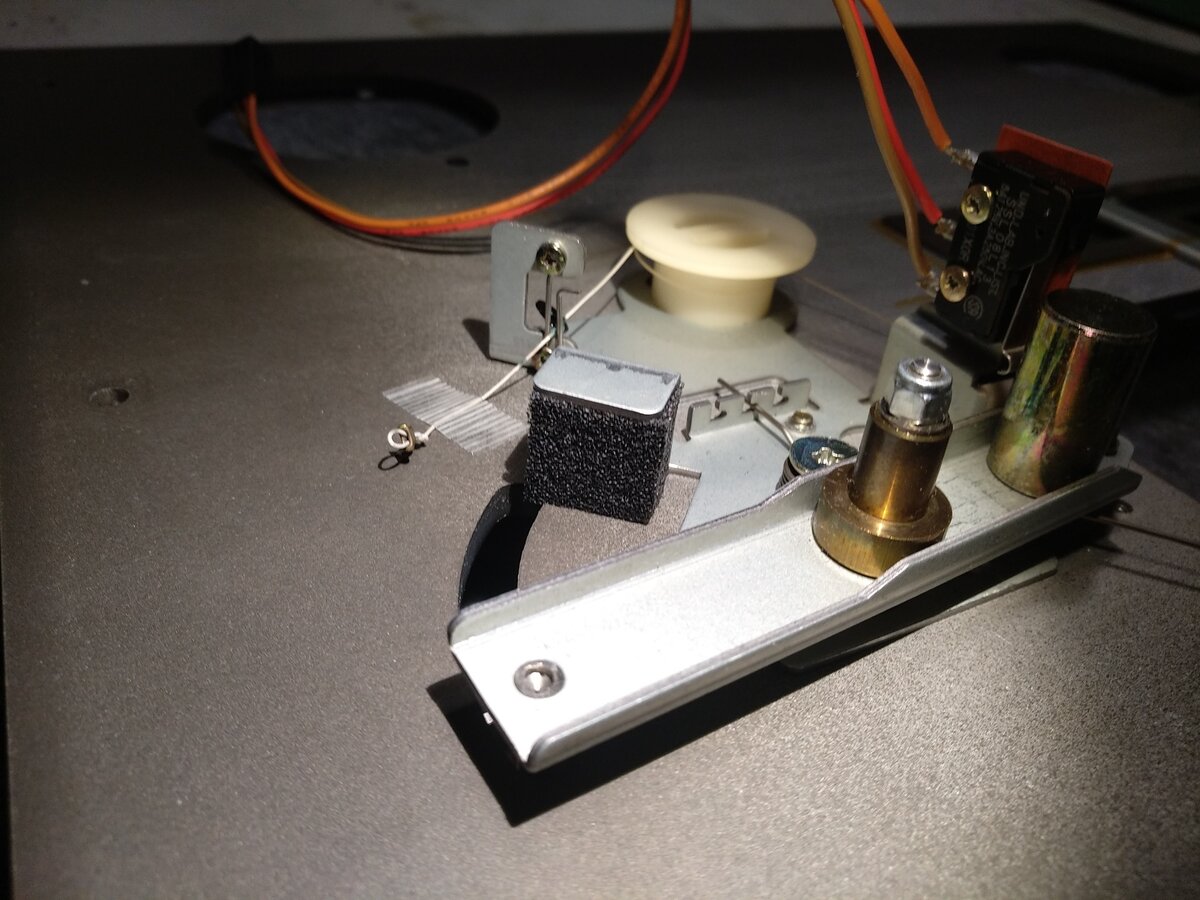

Демпферы также пришлось перебирать и еще клеить новый поролон в замен рассыповшегося.

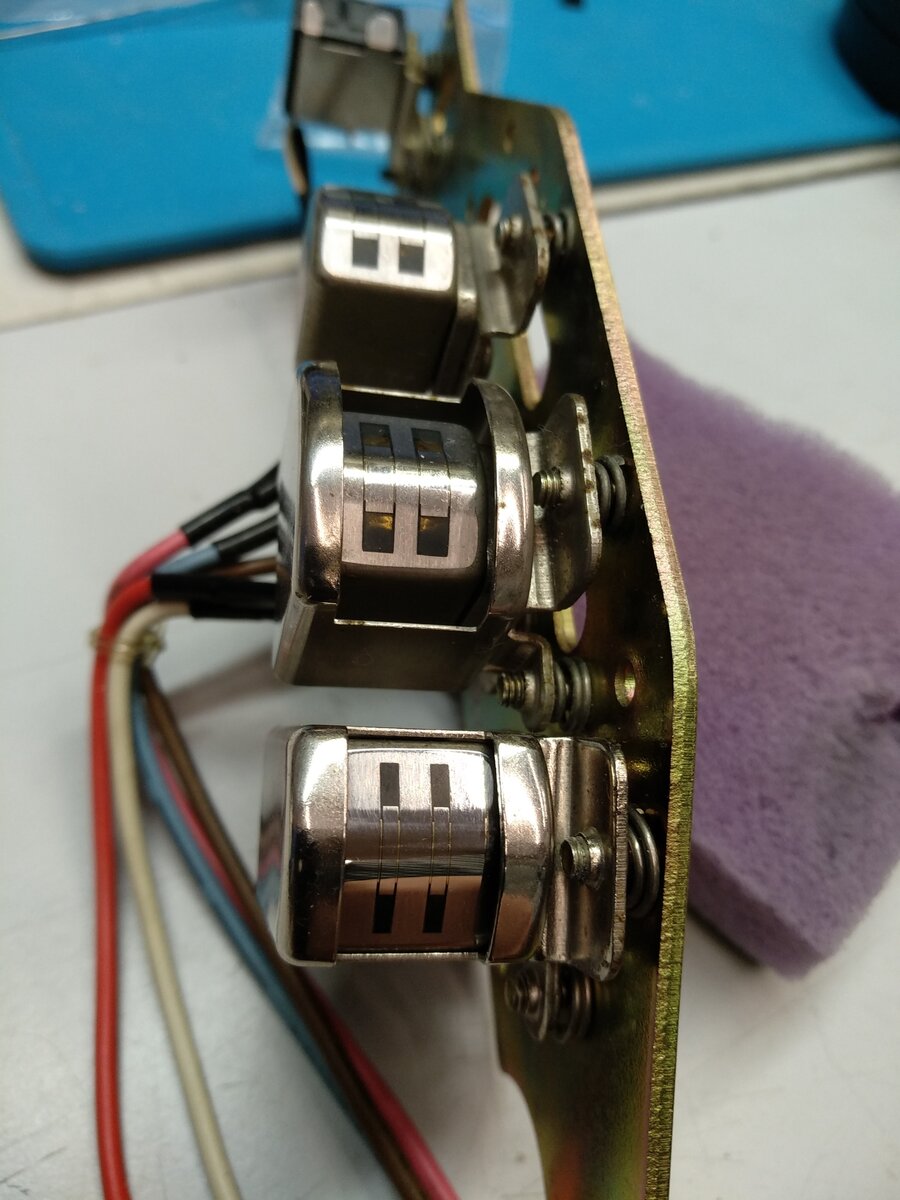

Головы привел в порядок и поставил четвертую четырехтрековую, чтобы можно было слушать имеющиеся в коллекции ленты. Аппарат то 38 (19) 2Т! Голову поставил от Х1000, но пришлось шлифовать, хоть и износ был совсем небольшим, так как она стояла с реверсной стороны (лента там ниже идет).
Далее занялся изготовлением отдельного УВ для 4Т головы и переключателем на реле выходов 2Т УВ и 4Т УВ к линейнику.

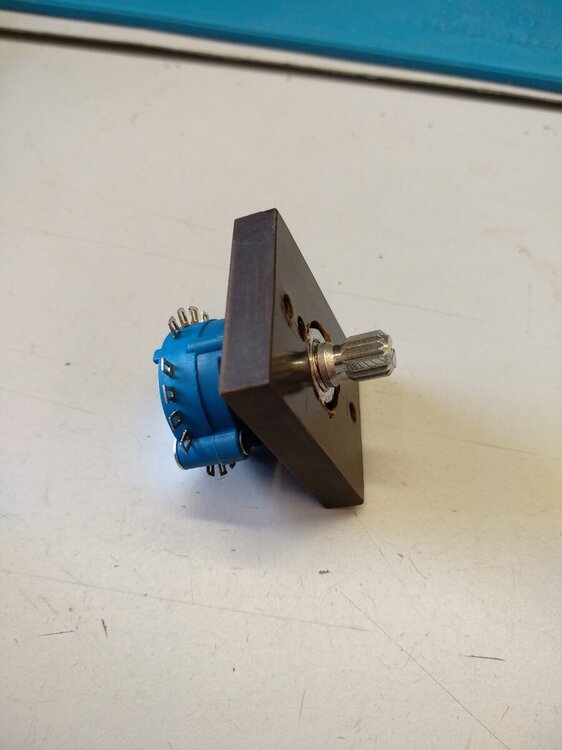

Это управляющий реле переключатель.

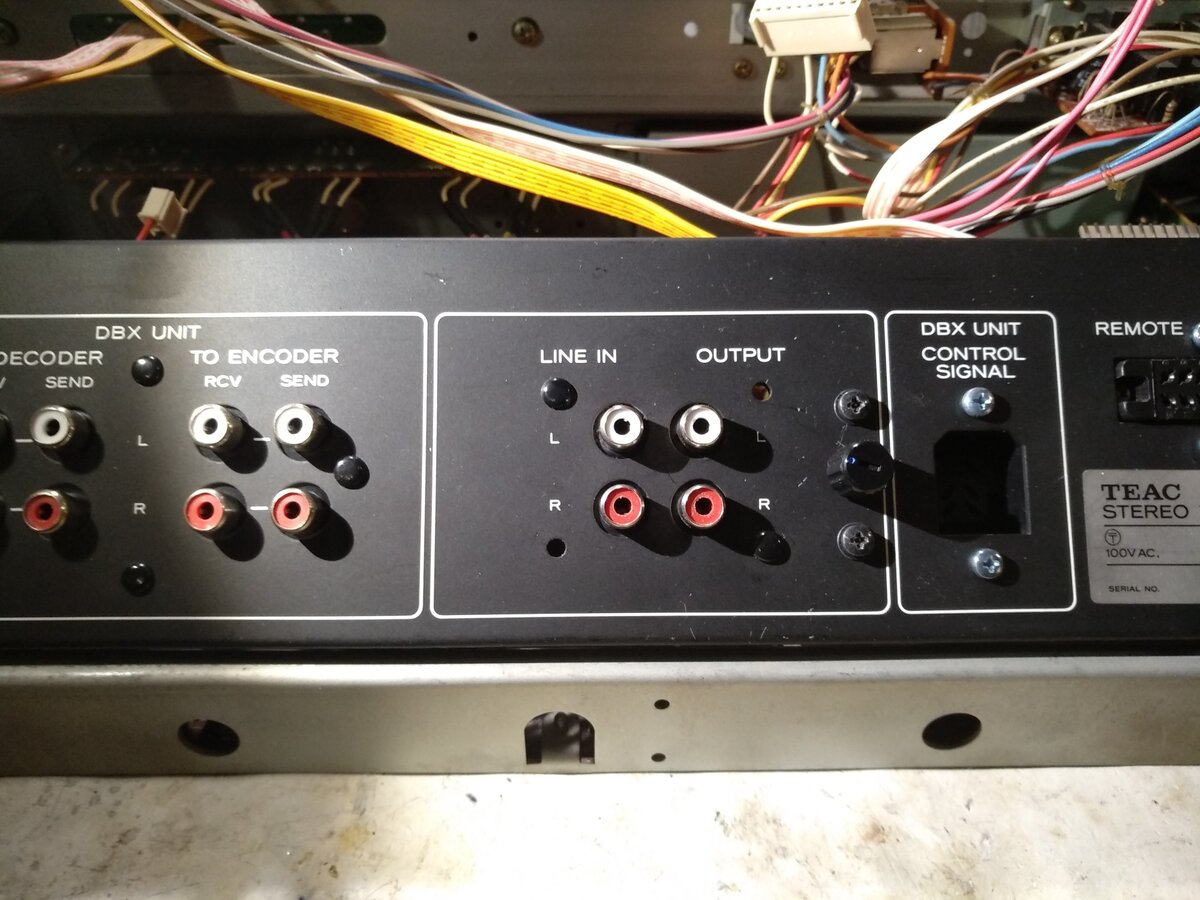

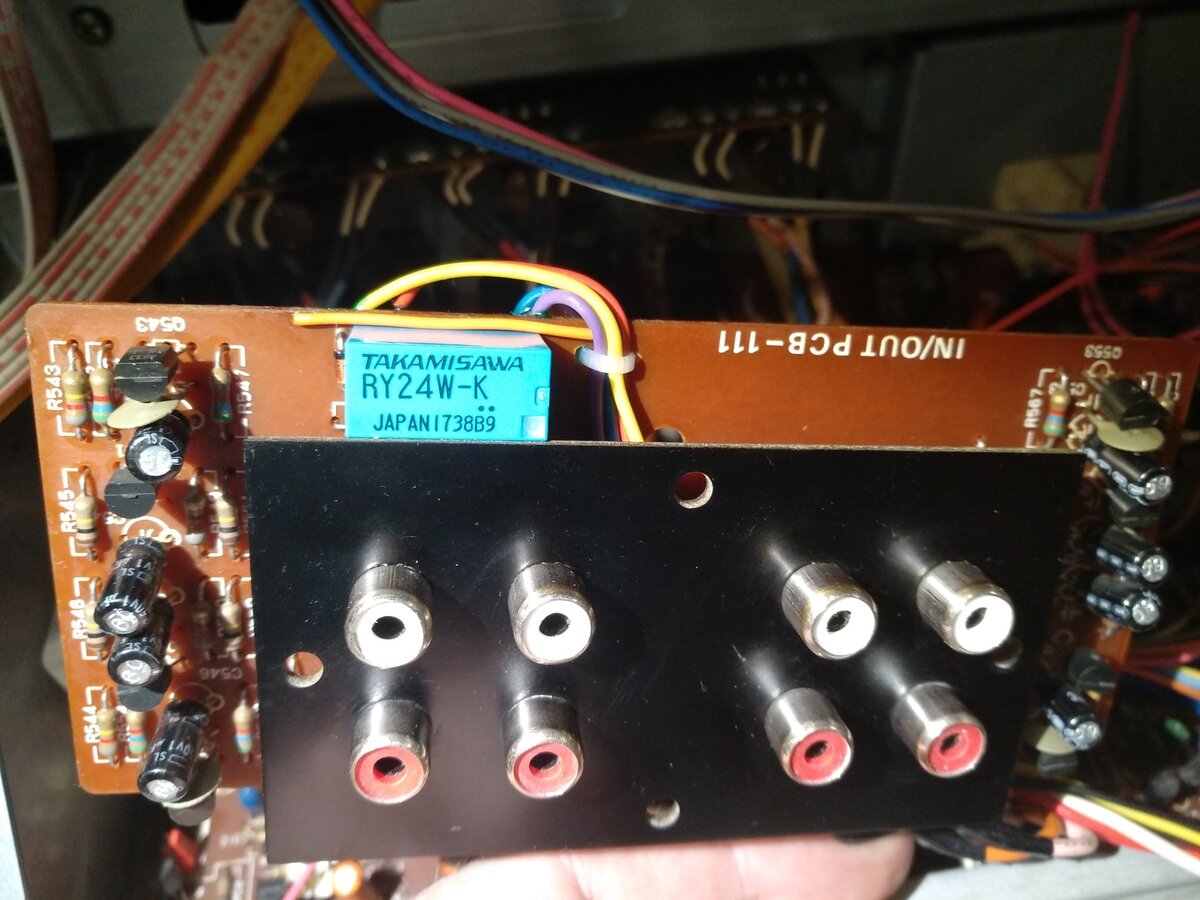

"Вкрячил релюху в линейник.

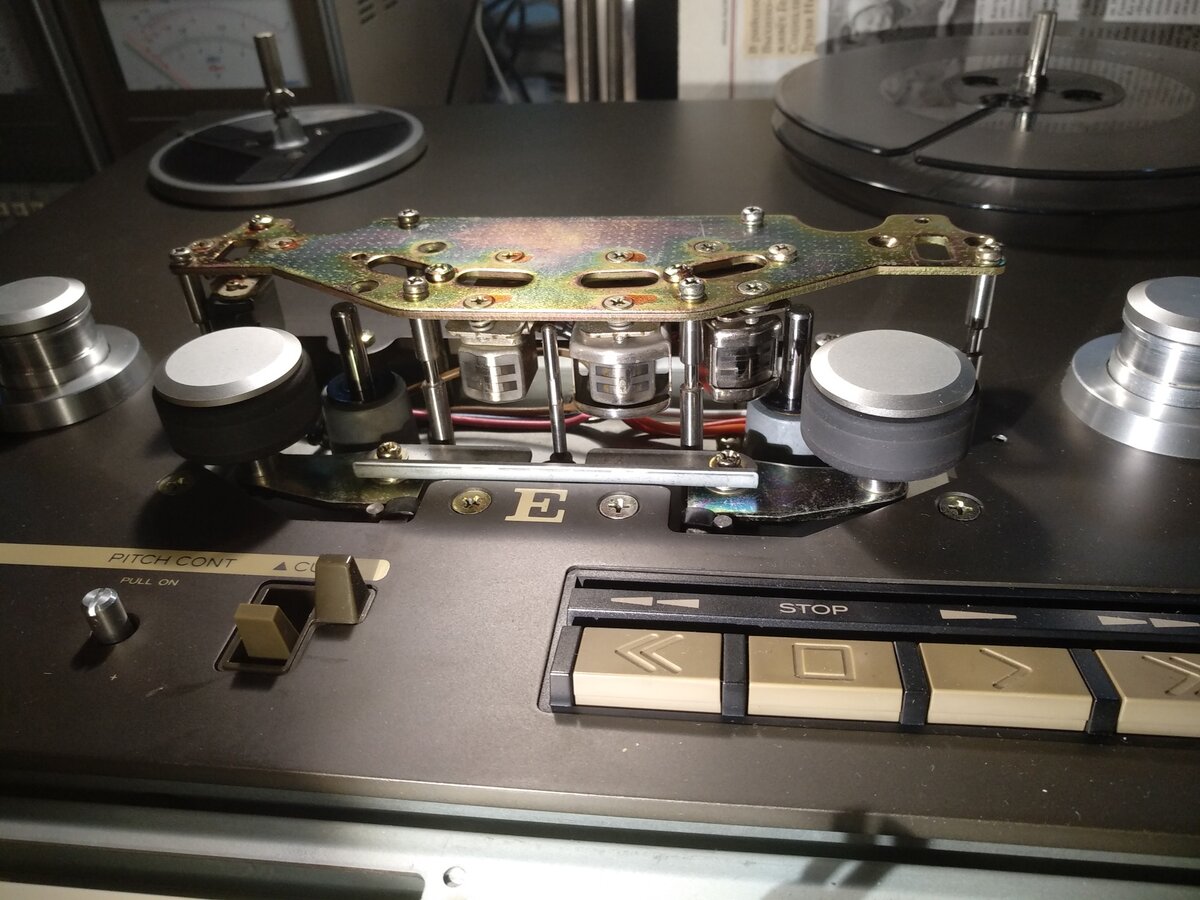

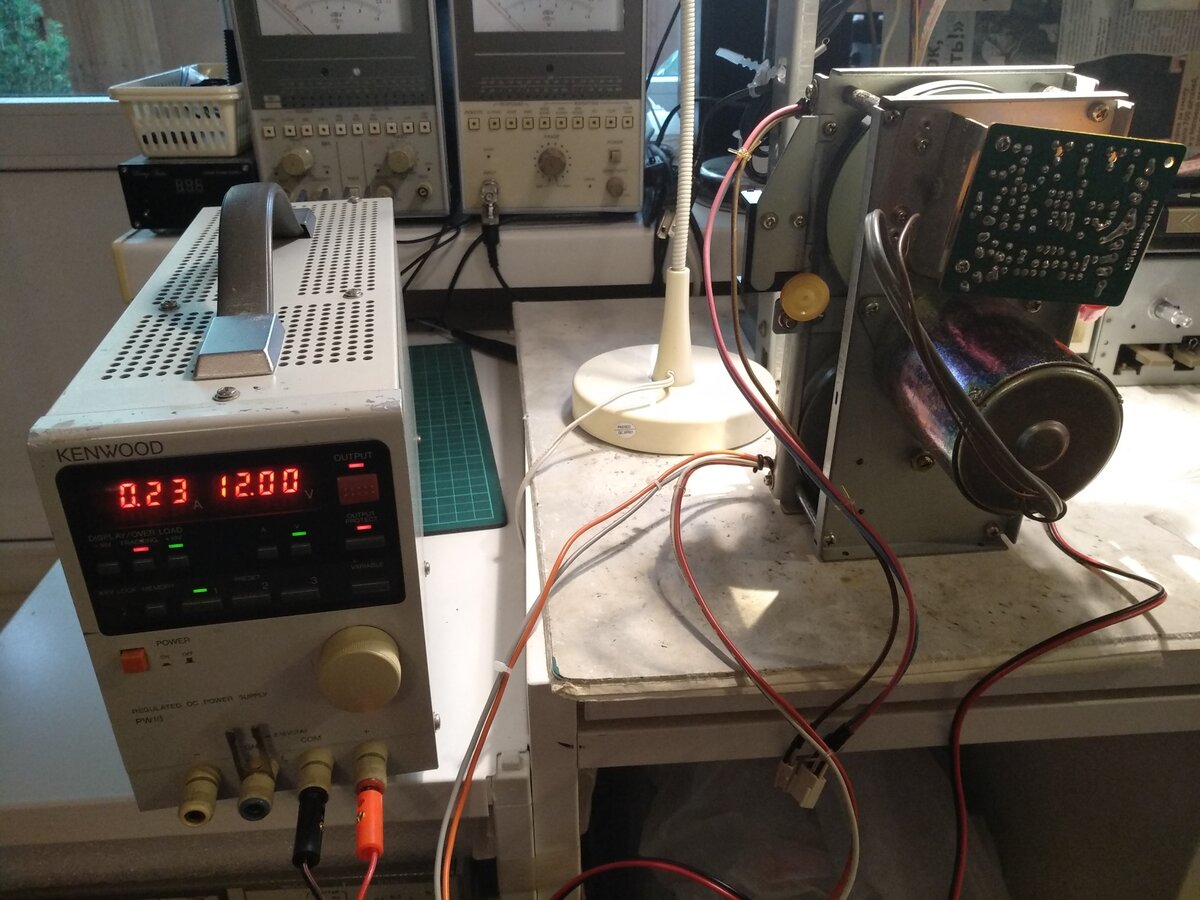

Собрал блок маховиков, проверил.

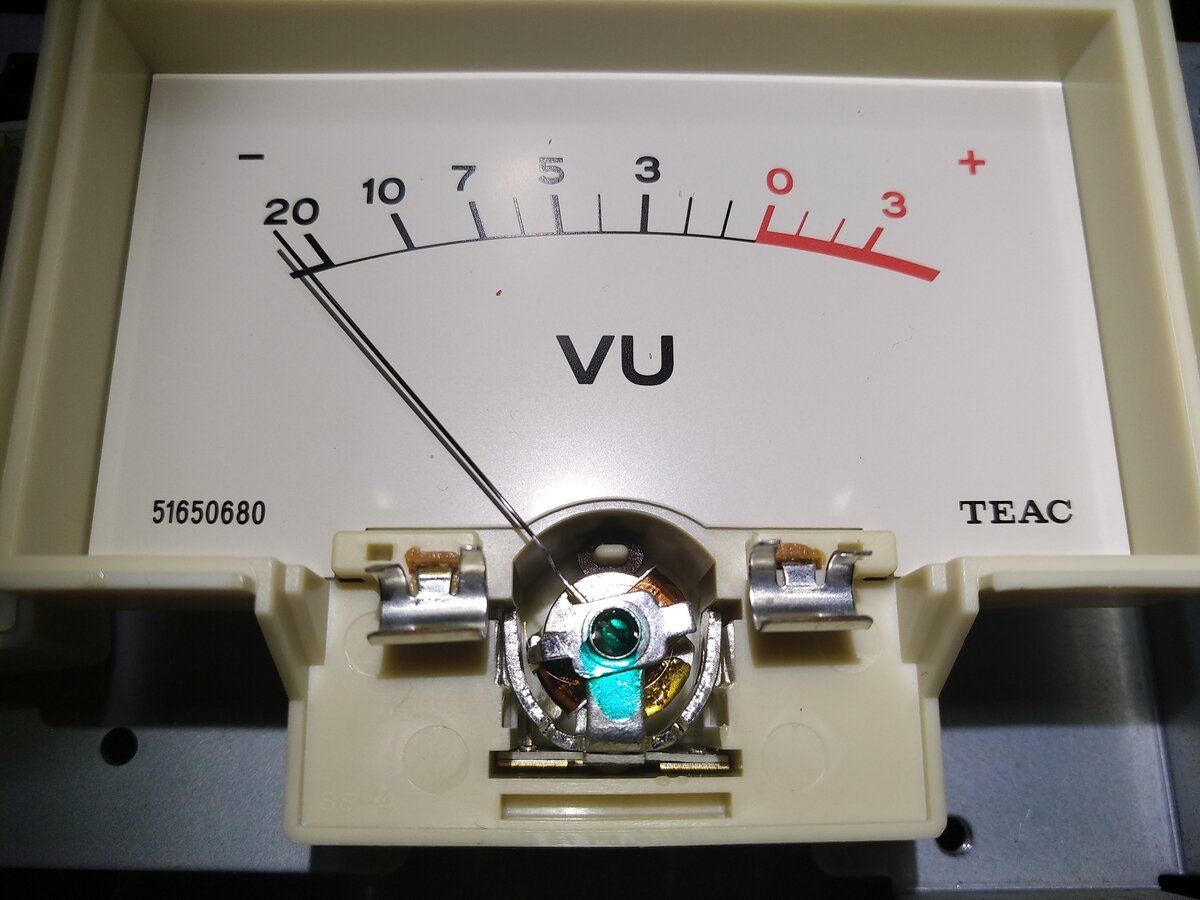

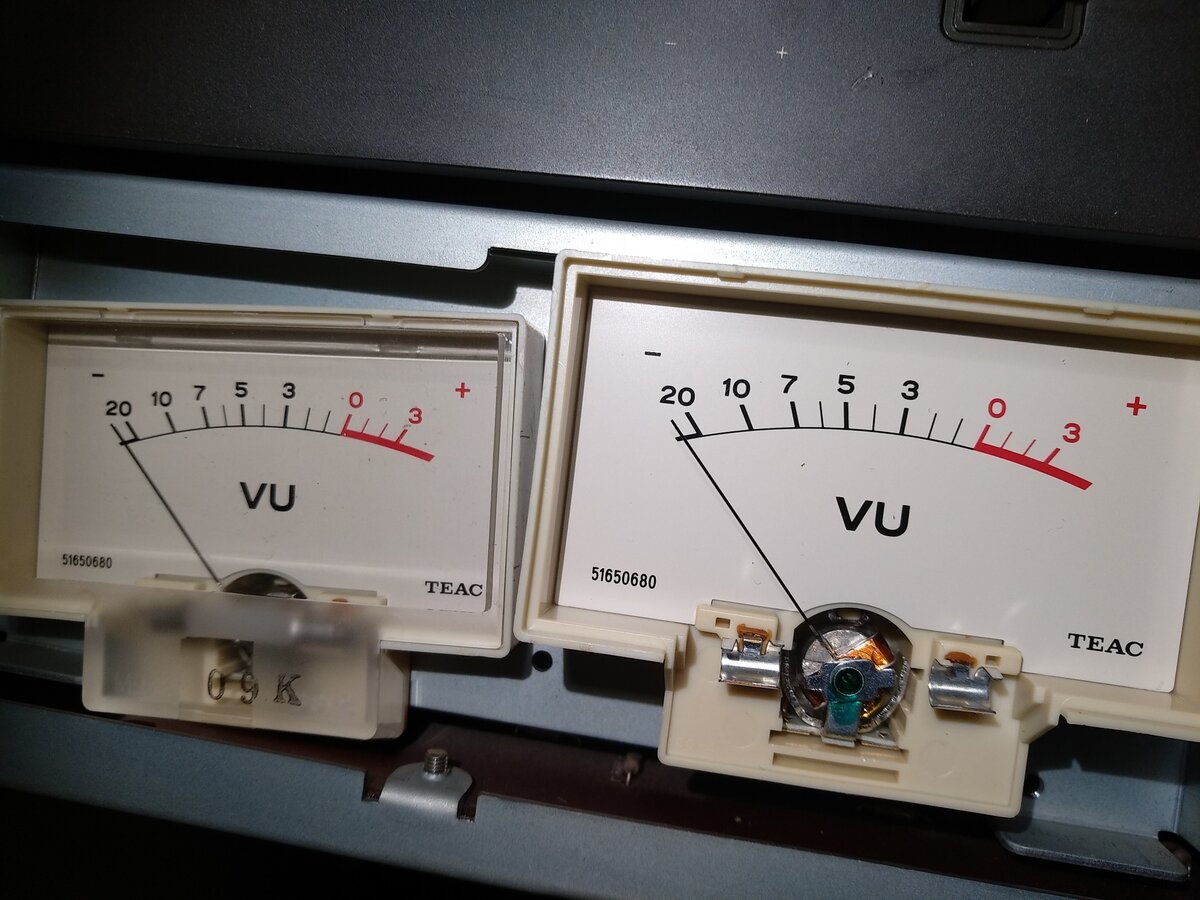

Чуть подкорректировал правую “стрелку”, тема тут была.

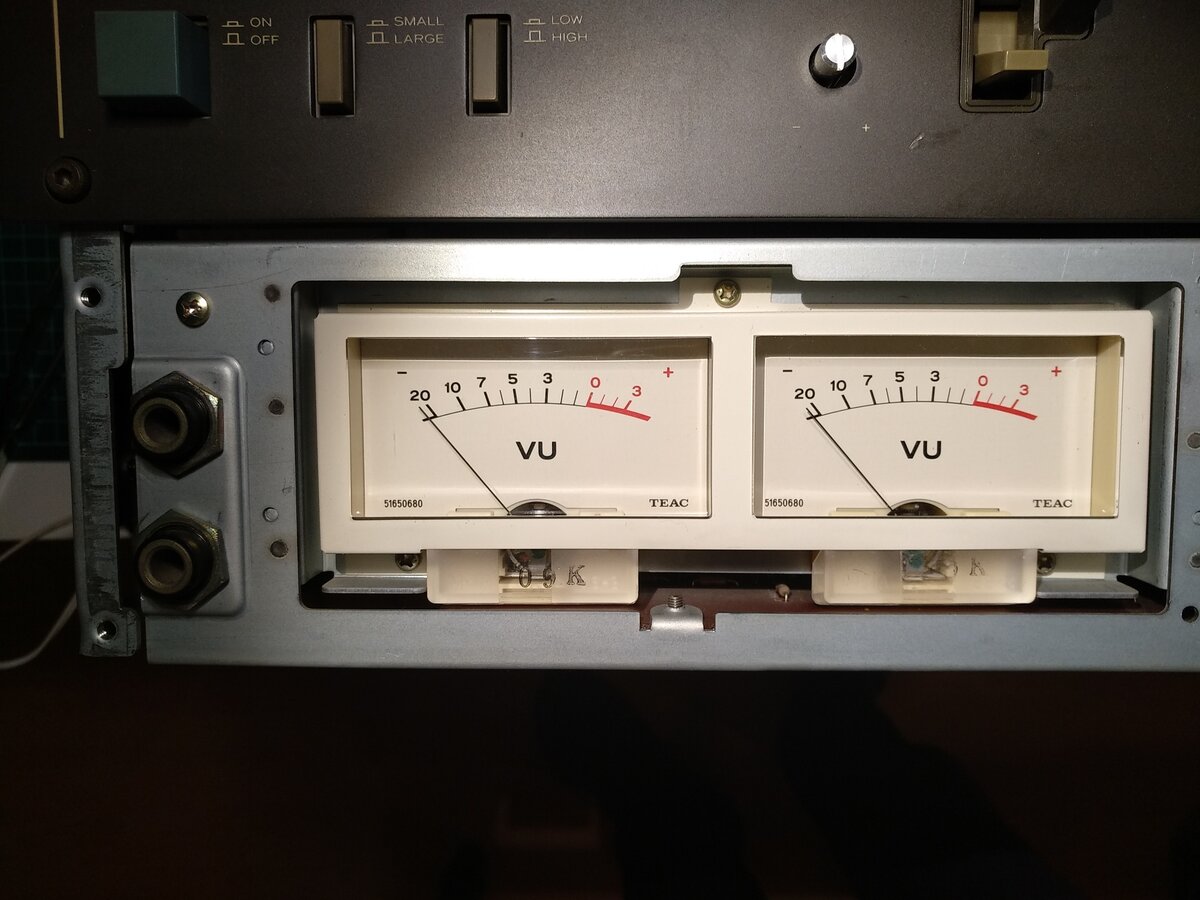

Теперь оба показывают одинаково.
Далее занялся изготовлением УВ для 4Т головы. Схему взял от того же Х10 (простого, 4 трекового), разводку тоже сделал родную, обрисовав в Sprint Layout по фото платы из сервис мануала.

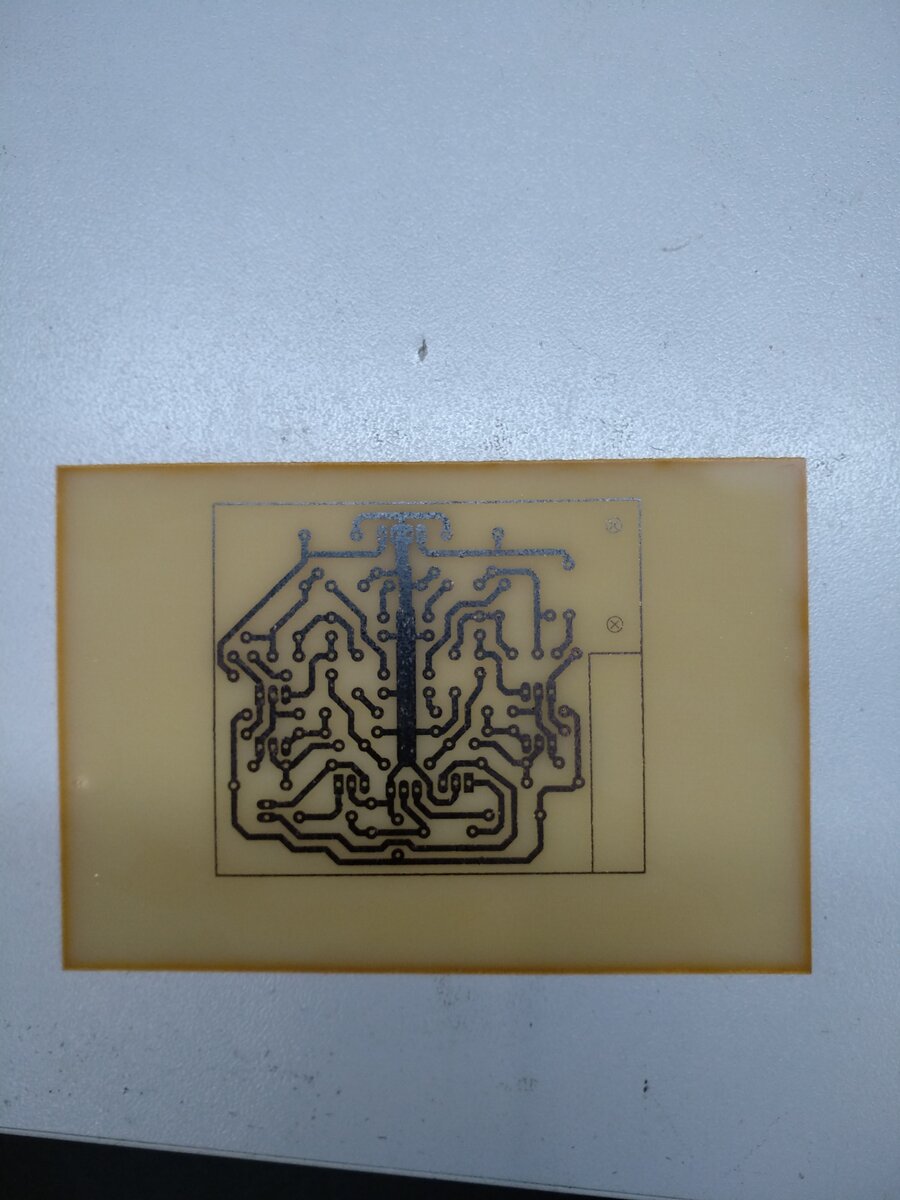

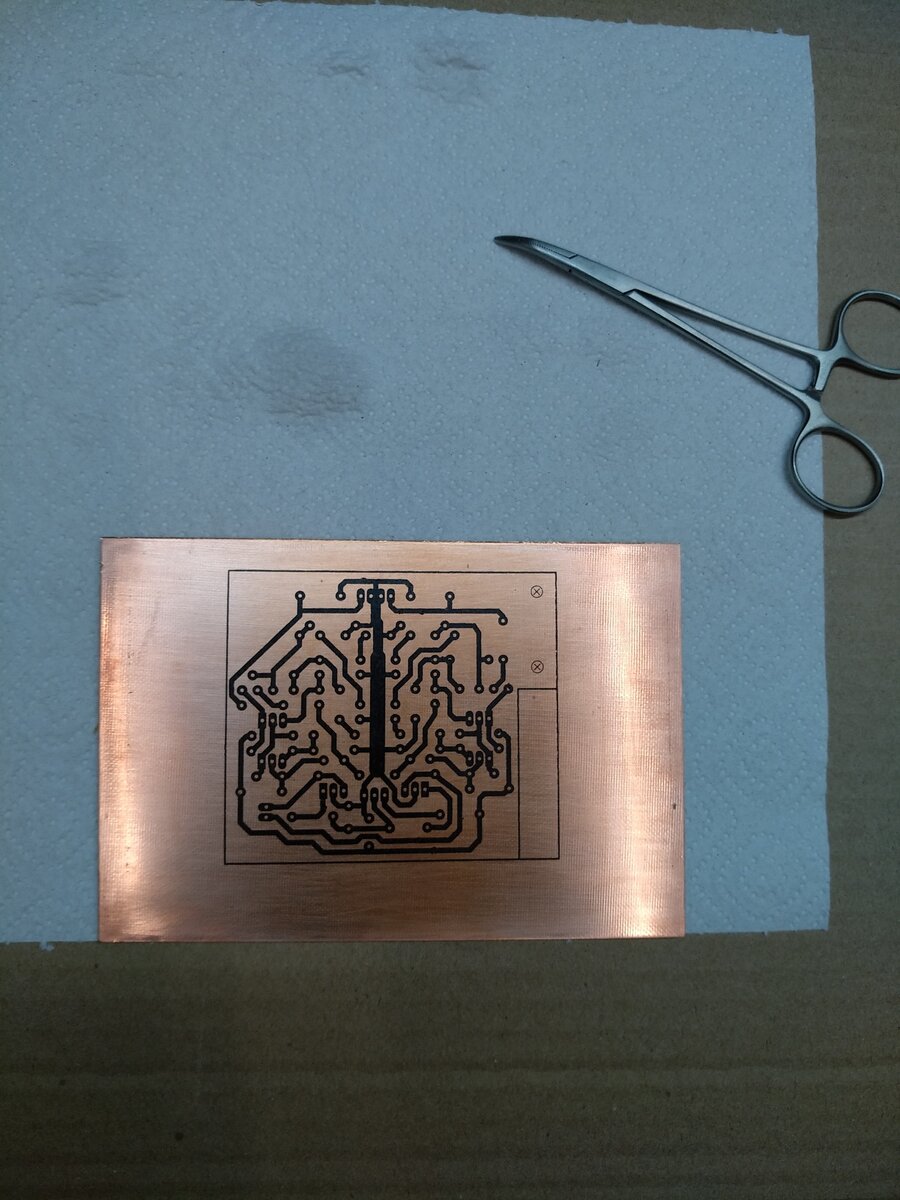

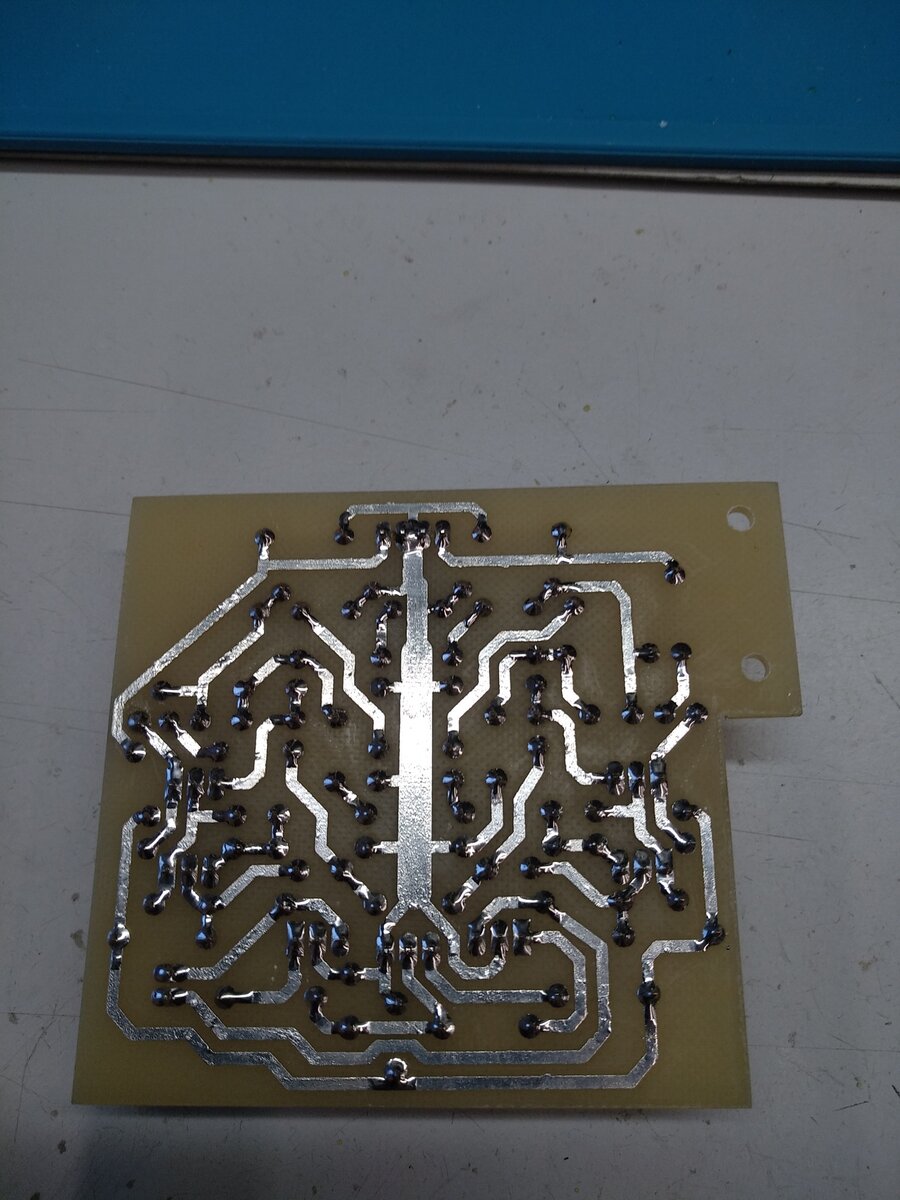

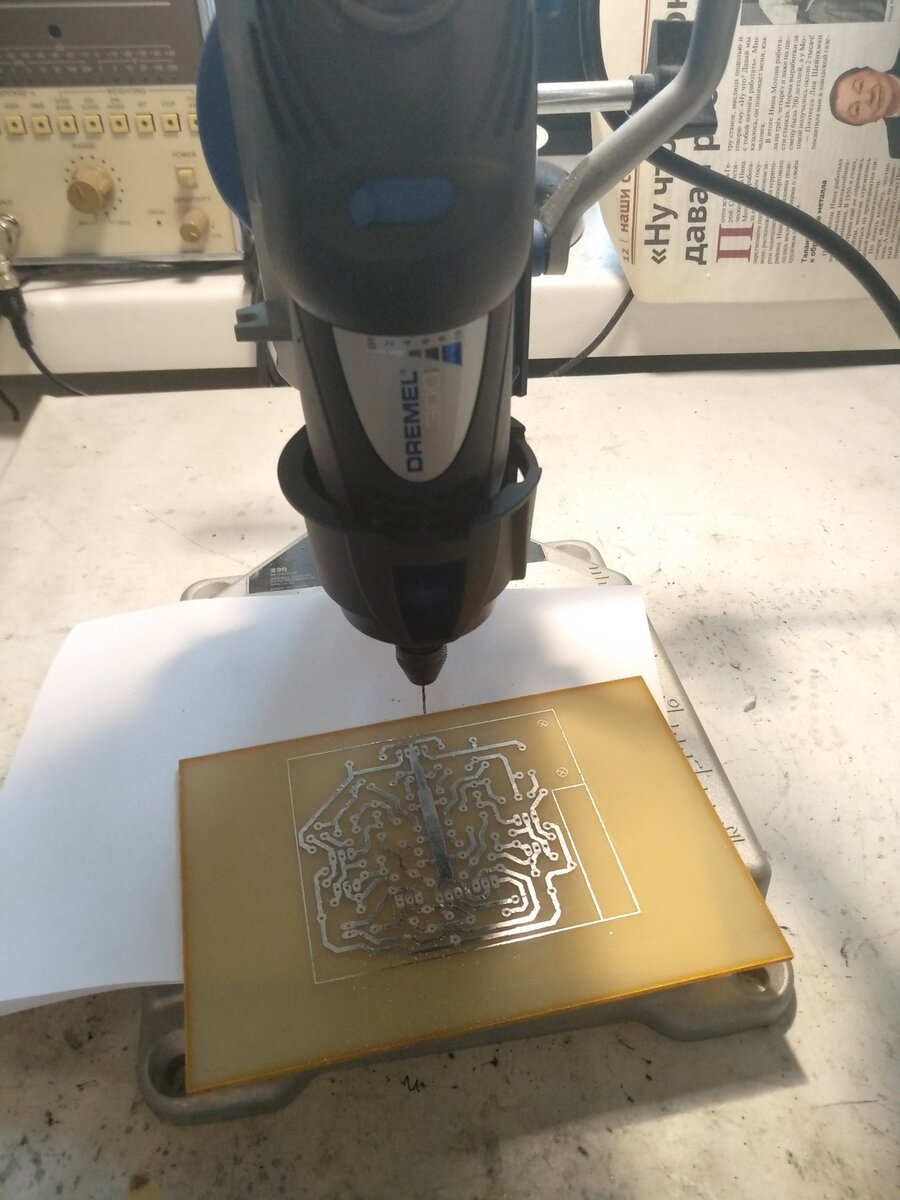

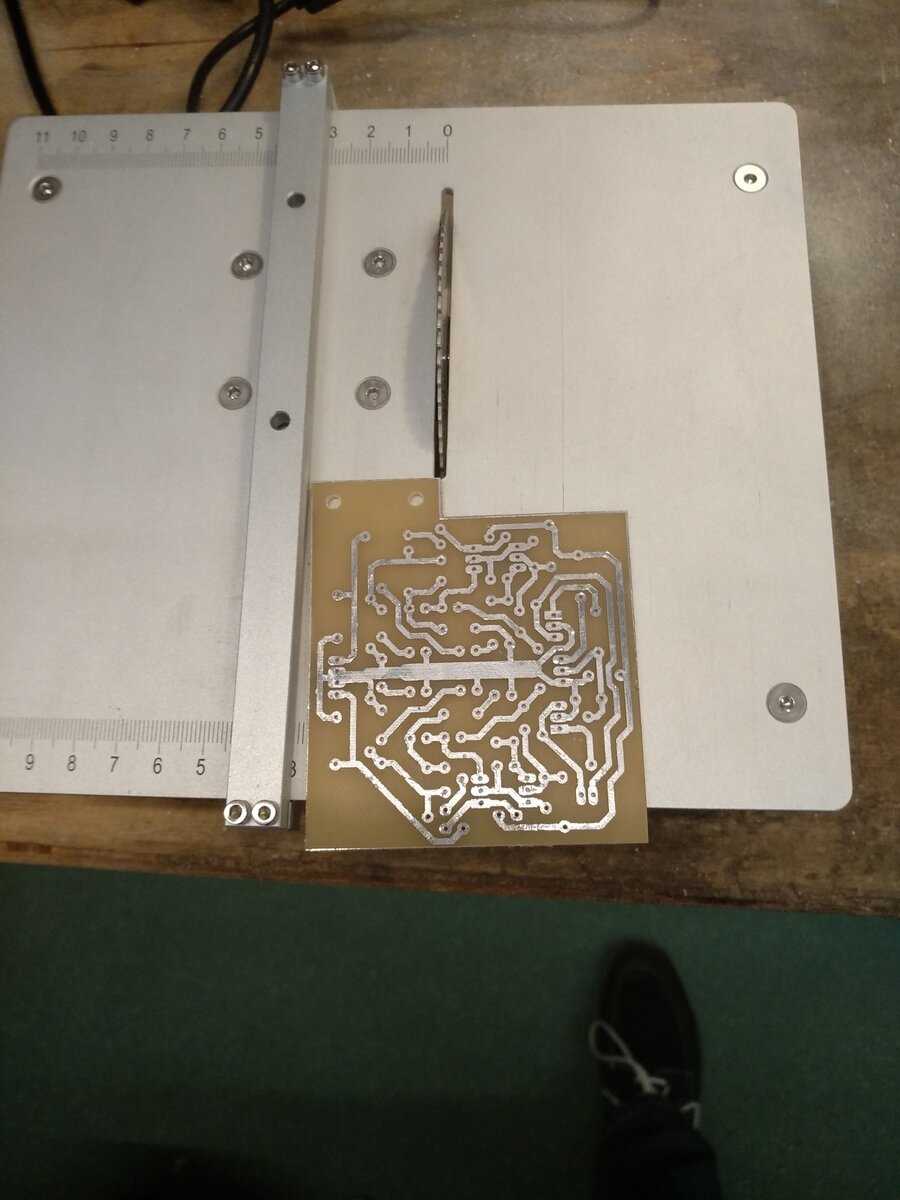

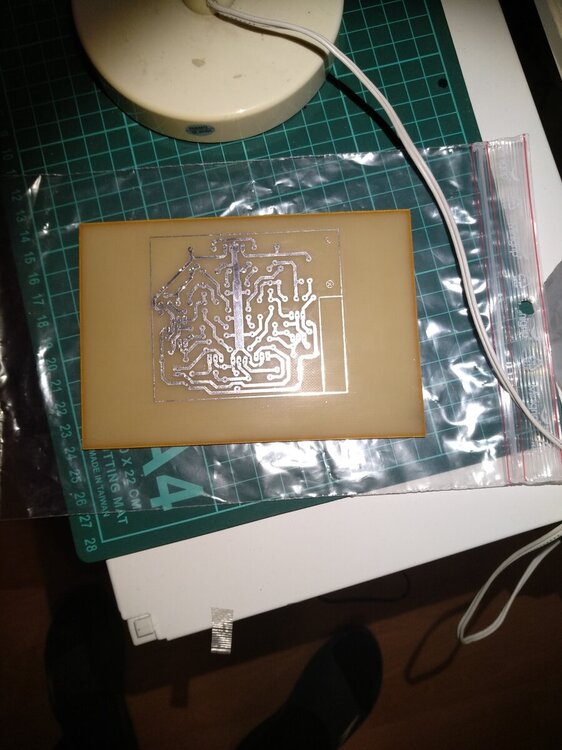

Сделал плату старым добрым ЛУТом.

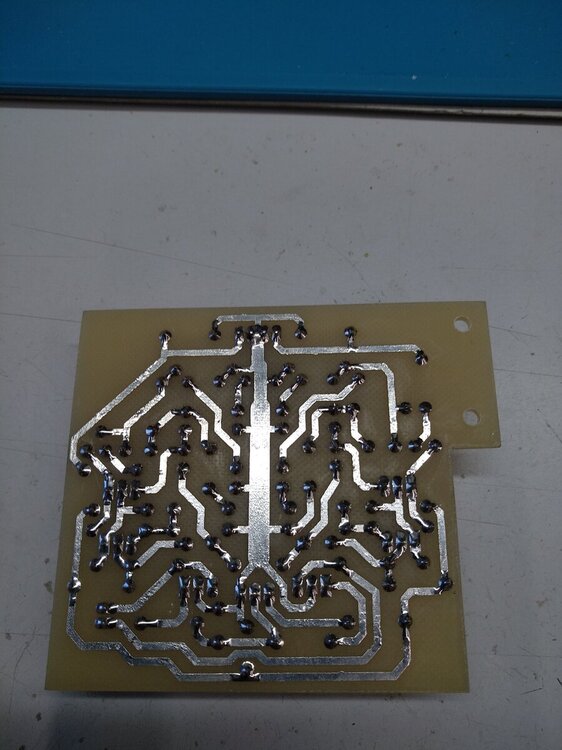

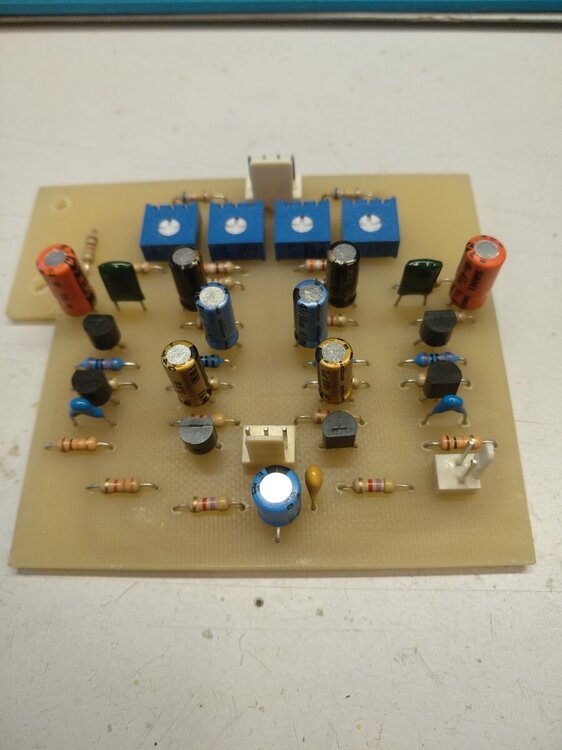

Спаял
Собрал мафон

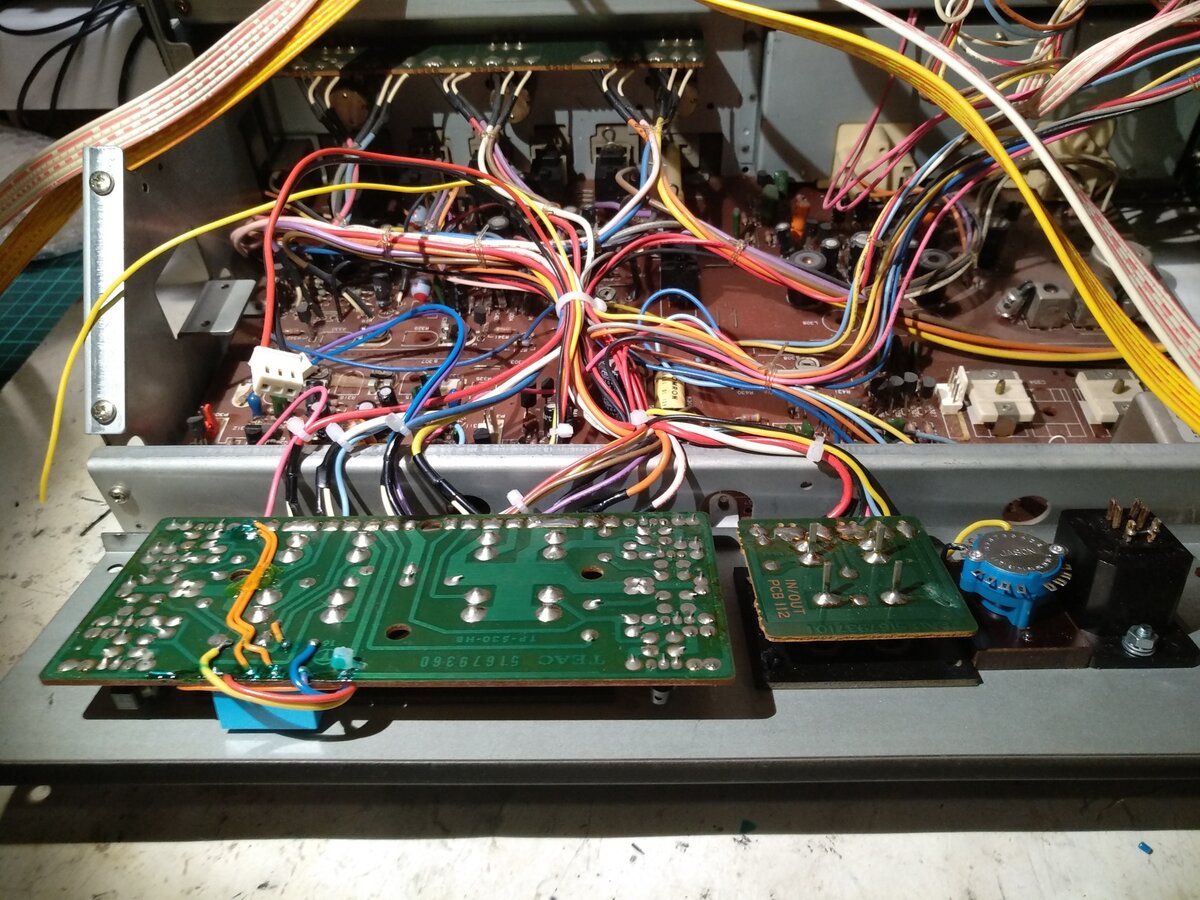

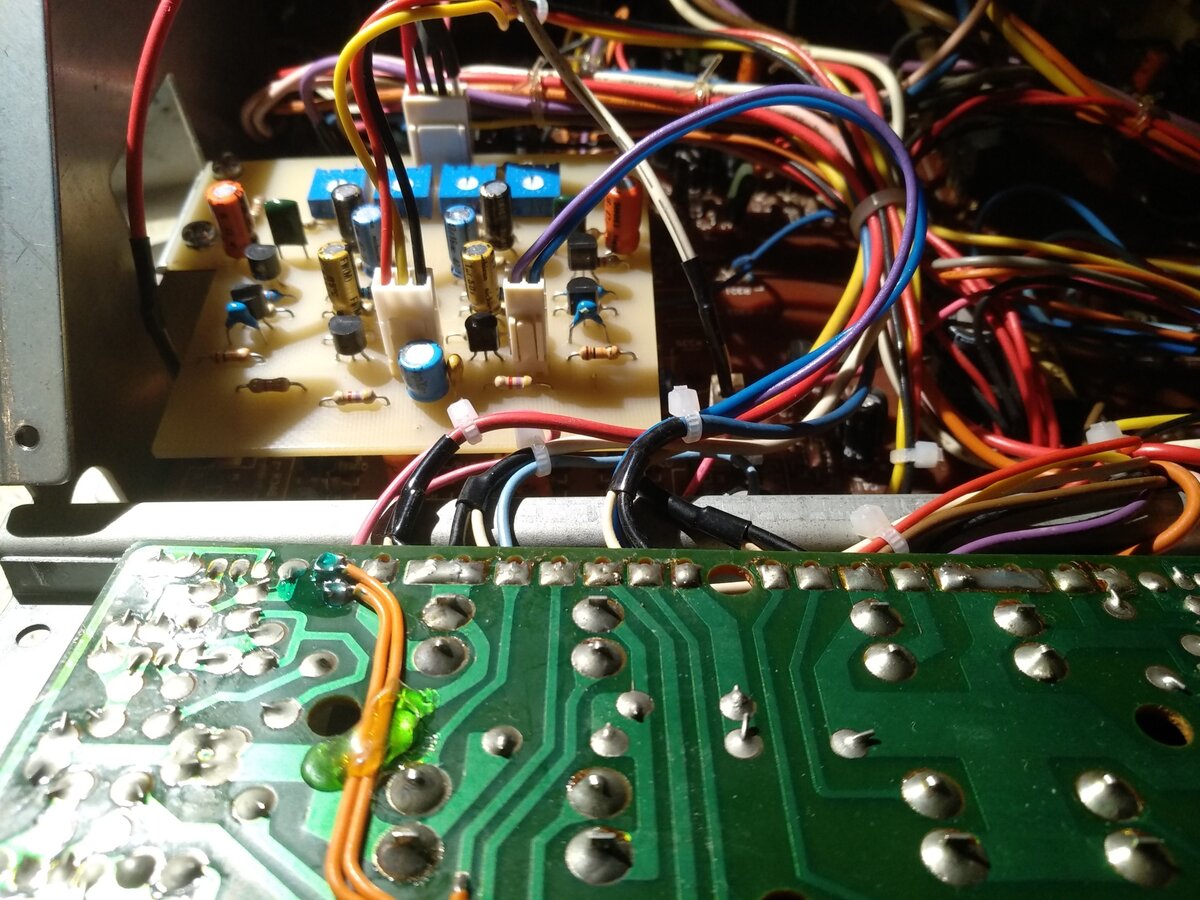

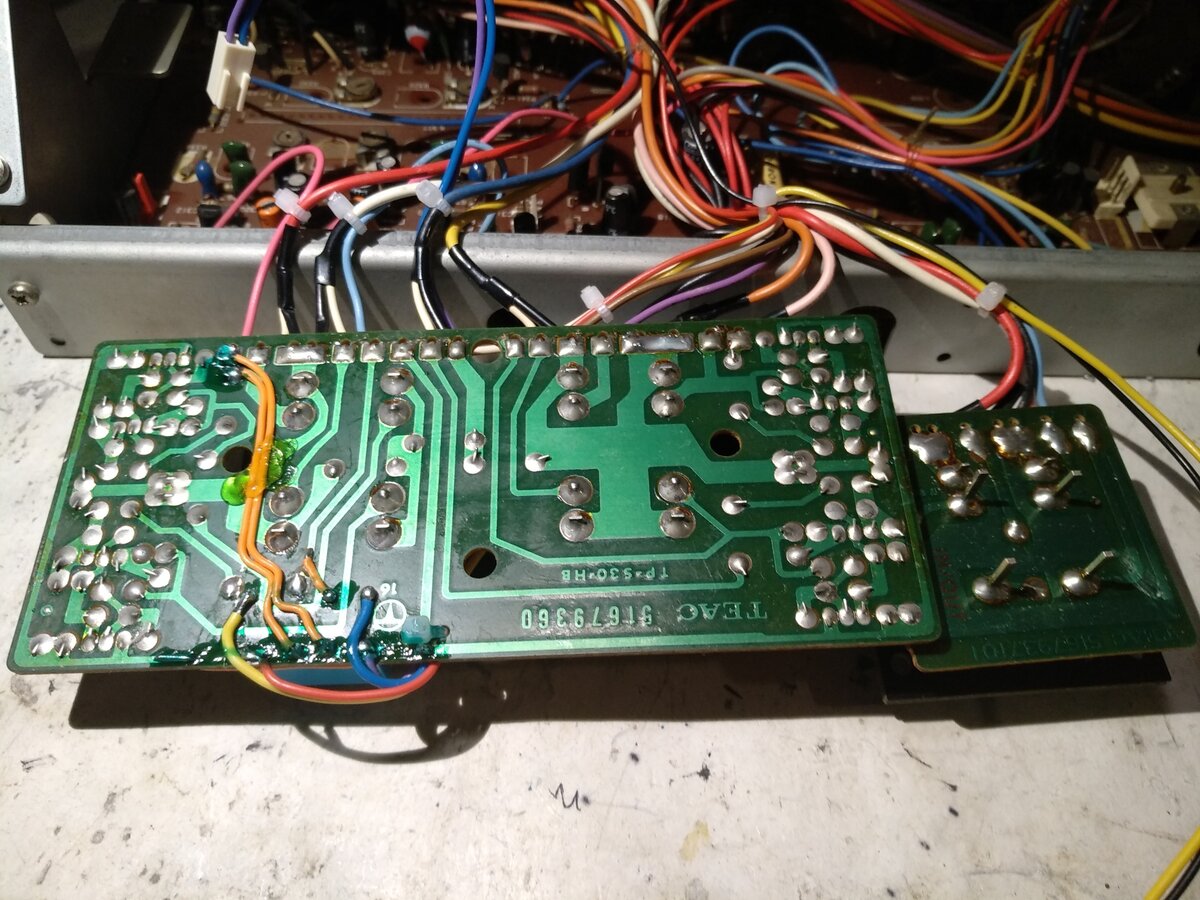

“Вкрячил” УВ 4Т
Настроил по измерительным родным лентам

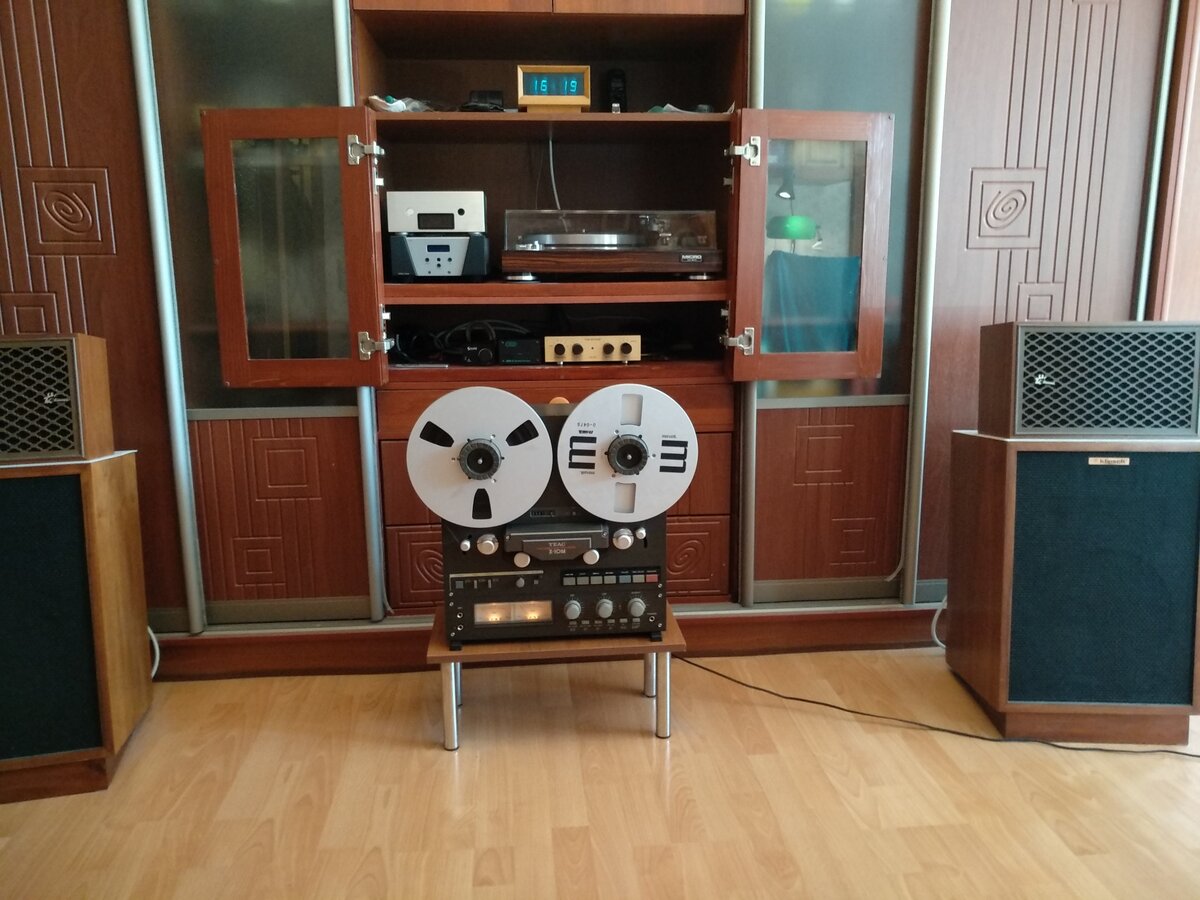

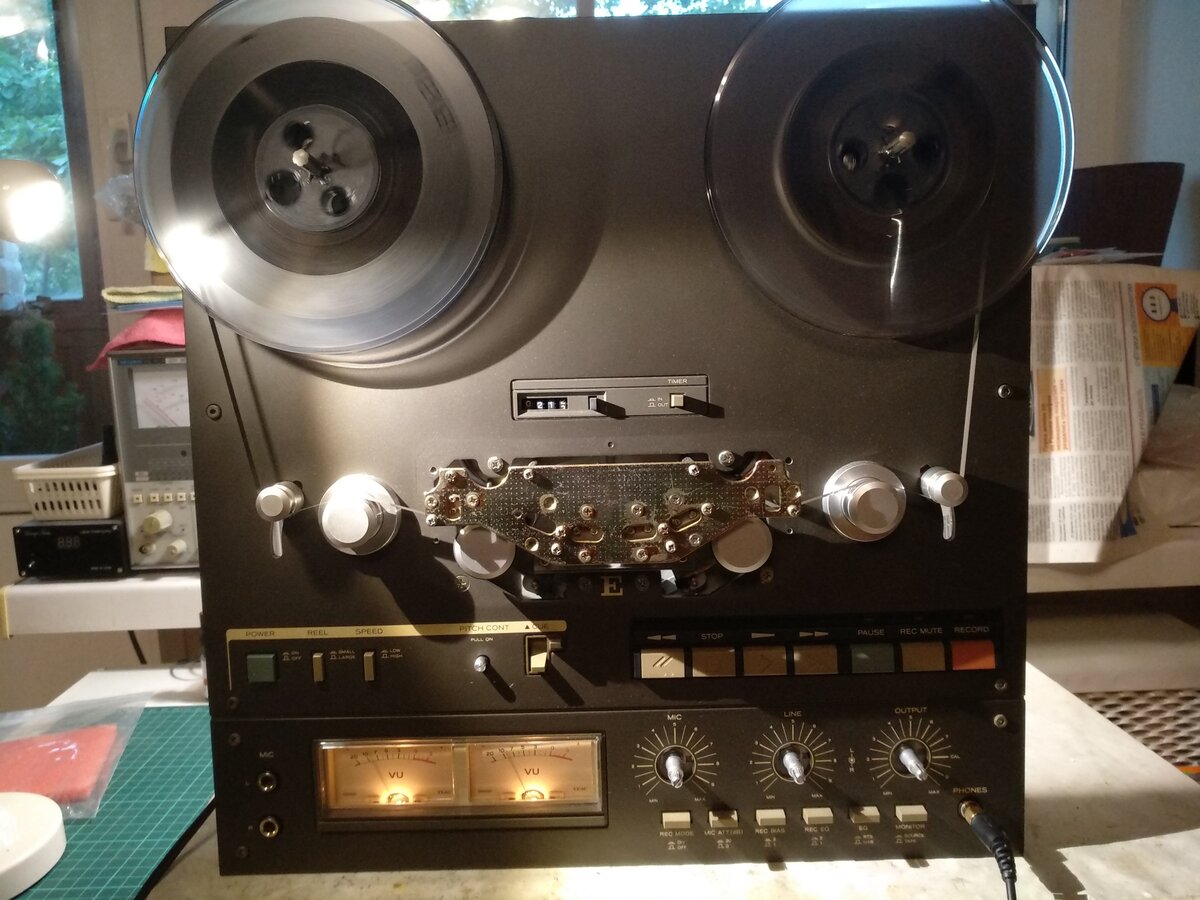

Наслаждаюсь музыкой ))))
FIN!
ПС
Пришлось в процессе настройки скорректировать момент подмотки, т.к. был слишком сильный. Он в принципе по СМ не регулируется, но заменил один резистор, вогнал в параметры СМ. Вся Х серия (кроме Х3/300) таким страдает, есть тема на Тейпхэд и там же метод решения проблемы.
9 лайков
Что то одна картинка улетела вниз. Ох уж эти форумные глюки.
1 лайк
молодца. И в конце бы еще характеристики с новой пленочки
У меня пленки только Максел. UD и LN и толстый BQ, новых (типа RTM) нет. Но Максел мне нравится, он не мажется и не сыпется. Запись (биас) настраивал под него. Графиков нет, тк по привычке пользовался “железными” генератором и вольтметрами, позже сниму. 38 вообще очень хорошо получилась (и по лентам и сквозная), по “стрелкам” VTM даж наверно 0,5 дБ не будет отклонение.
1 лайк
2 часа назад, Mr. Yu сказал:
FIN!
Нет слов

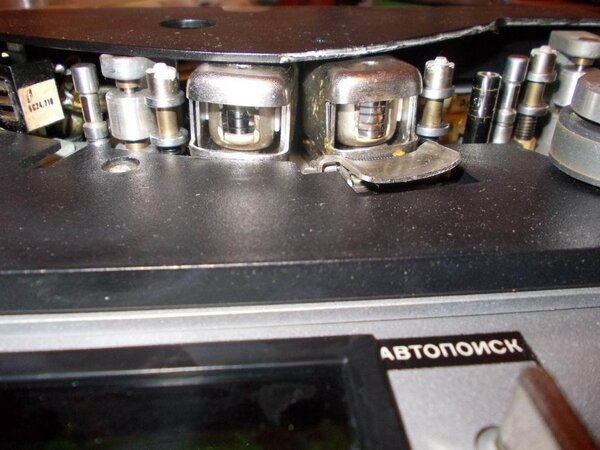

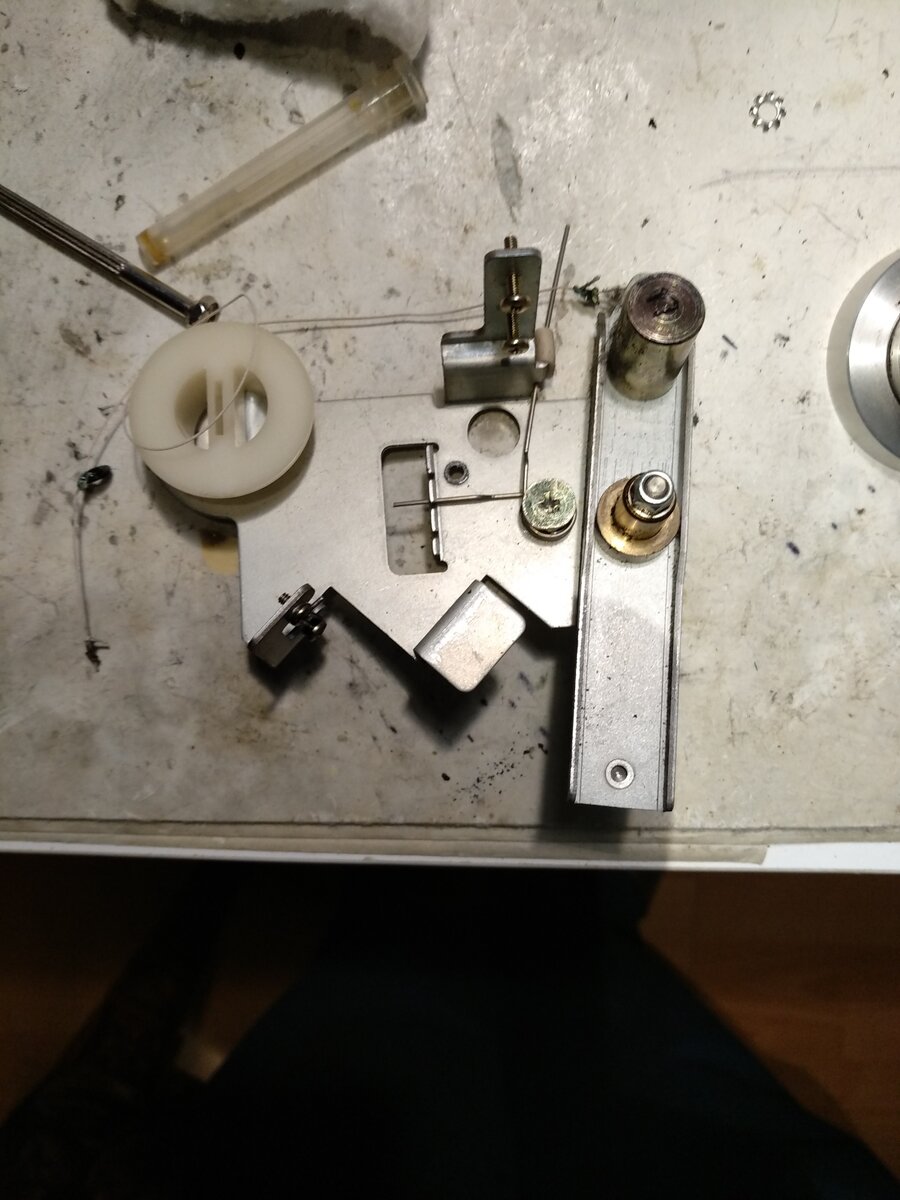

Азимут к конц катушки уплывает… Был у меня давно такого типа ТИК… 2000ый реверсный… У него направляющая между головкой и ролликом отсутствует… Внизу фото о чем речь. У Тембра тоже так же)))))))))
Направляющая стоит за роликом, а должна быть сразу после головки))))
4 часа назад, Veschii Oleg сказал:
Азимут к конц катушки уплывает…
Там одна посередине. У Х10/Х20 две. Там еще правда на стиралках рога. И у Х2000 моторчики на подкатушечники совсем плюгавые. А Х10М он ток в Японии, в остальном мире он зовется TASCAM 32-2. Азимут на Х10 стоит жестко.
9 минут назад, Mr. Yu сказал:
А Х10М он ток в Японии, в остальном мире он зовется TASCAM 32-2
Это вы погорячились явно
и по терминологии и сути - азимут(относится к головке) и нестабильное положение пленки как бы разные понятия. Это как “хватай мешки- вокзал отходит”
47 минут назад, vbvb сказал:
сути - азимут(относится к головке)
А я думал к углу
1 час назад, vbvb сказал:
Это вы погорячились явно
На что спорим? 😉
И по СМ я от 32-2 настраивал.
https://www.hifiengine.com/manual_library/tascam/32-2.shtml
Но есть просто TASCAM 32, он одновальный.
1 час назад, Mr. Yu сказал:
Там одна посередине. У Х10/Х20 две.
Это не то.)))) Надо именно между роликом и ГВ. Азимут стоит жестко на коротком куске пленки. Т.е если пару-тройку минут мониторить - то не видно. Но, если настроить на начале катушки то в конце катушки он уже другой… Разумеется заметно только на самом краю - 15кил и выше. На 8-10кГц не очень заметно.
Посмотри как сделано у Олимпа-004 вот там жестко))))))
Чет не понял, вот как раз между ГВ 2Т и роликом (правым),
ну а 4Т можно было и слева поставить, но смысла не вижу. Сделал, как в Х1000М 1:1
Вот я о чем:
3 часа назад, Mr. Yu сказал:
На что спорим? 😉
И по СМ я от 32-2 настраивал.
Поехали
Скорости 9-19, 19-38
Головки 4 трек, 2 трек
Еще? В X10 наб и иек переключаются?
PS. То, что у вас в руках, может быть сколхоженным Или вам дали" настоящих шанхайских барсов".
Сравните по СМ, ЮМ
2 часа назад, vbvb сказал:
X10 наб и иек переключаются?
В Х10M да. Скорость 19/38, два пассика на тонвалах в отличие от Х10 и Х10R версий.
2 часа назад, vbvb сказал:
То, что у вас в руках, может быть сколхоженным
Сколхозил только я сам, поставив 4Т голову и отдельный УВ для нее. А так Х10М 2T 19|38, в америке и европе он 32-2 и есть мод. 32-2В, у которой отдельно треки можно писать, тут - только стерео.
