Здравствуйте,
Такая проблема
Denon dp-37f
Виниловый проигрыватель, японец под 100В
Включили в розетку 220
Пару секунд горели лампочки потом признаков жизни больше на подавал

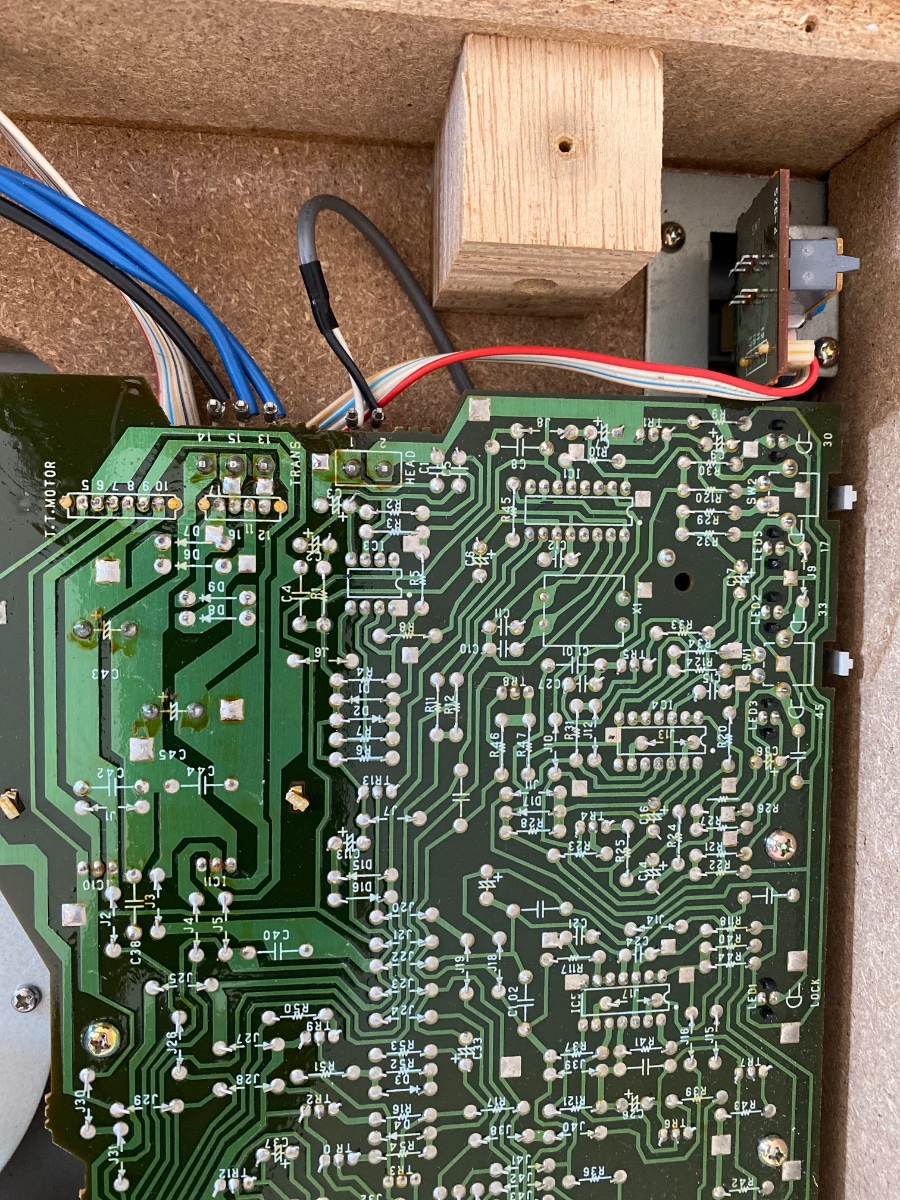

Вскрыл короб, плата целая (конденсаторы, резисторы, дорожки в норме)

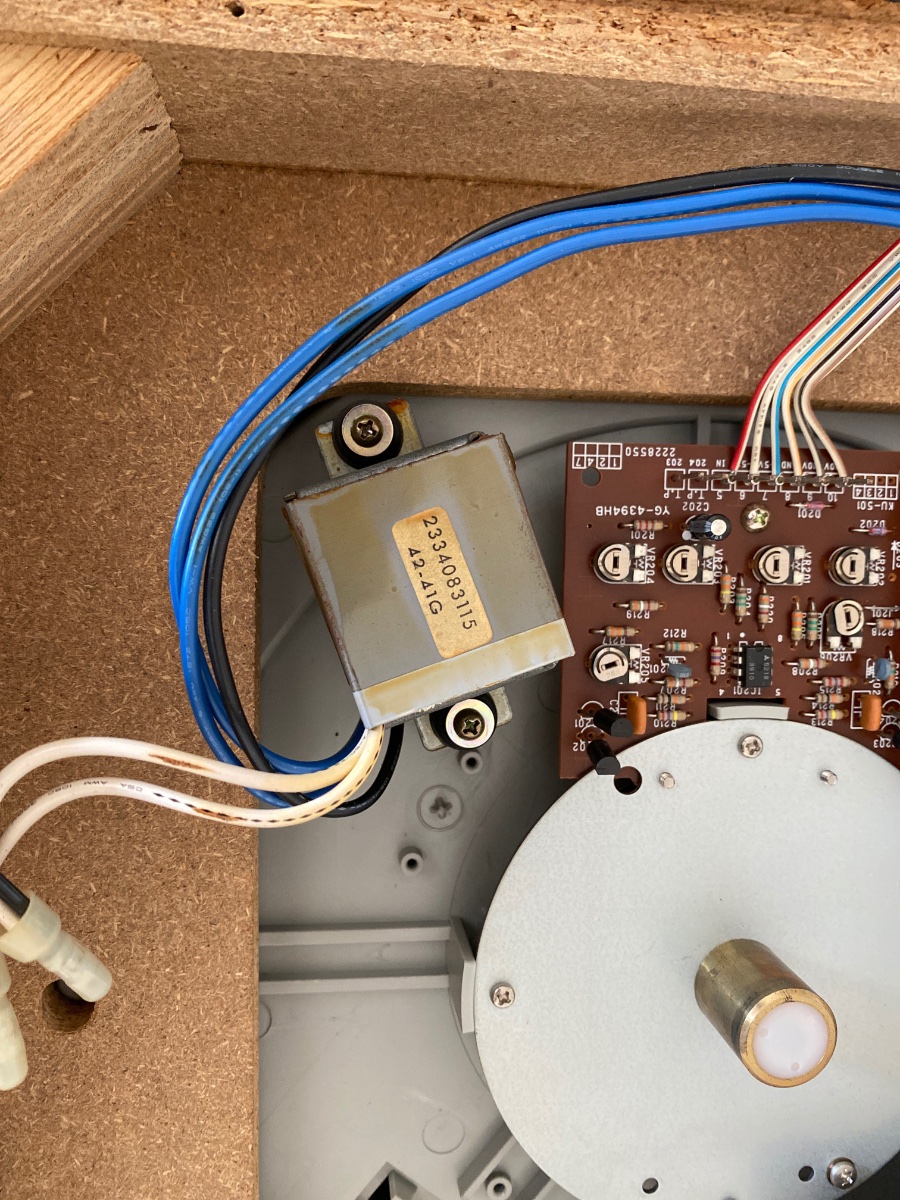

Я так подозреваю что сгорел трансформатор,
куда обратиться за качественной диагностикой и ремонтом без накруток по цене…
Москва
1 час назад, RewCrew сказал:
куда обратиться за качественной диагностикой и ремонтом без накруто
“Сергей Сергей” под ником, правда давно не видно было …
Только что, Black Caviar сказал:
Сергеич ремонтом не занимается.
да ладна …
Первопричину можете сами определить(99 процентов сами указали), если в доме мультиметр есть. А вот последствия…но нужно решать проблемы по мере их поступления
3 минуты назад, vbvb сказал:
Первопричину можете сами определить(99 процентов сами указали), если в доме мультиметр есть. А вот последствия…но нужно решать проблемы по мере их поступления
Подскажите точный процесс по определению причины поломки?
мультиметр то есть, а вот ровных рук и багажа знаний не особо
11 минут назад, RewCrew сказал:
Подскажите точный процесс

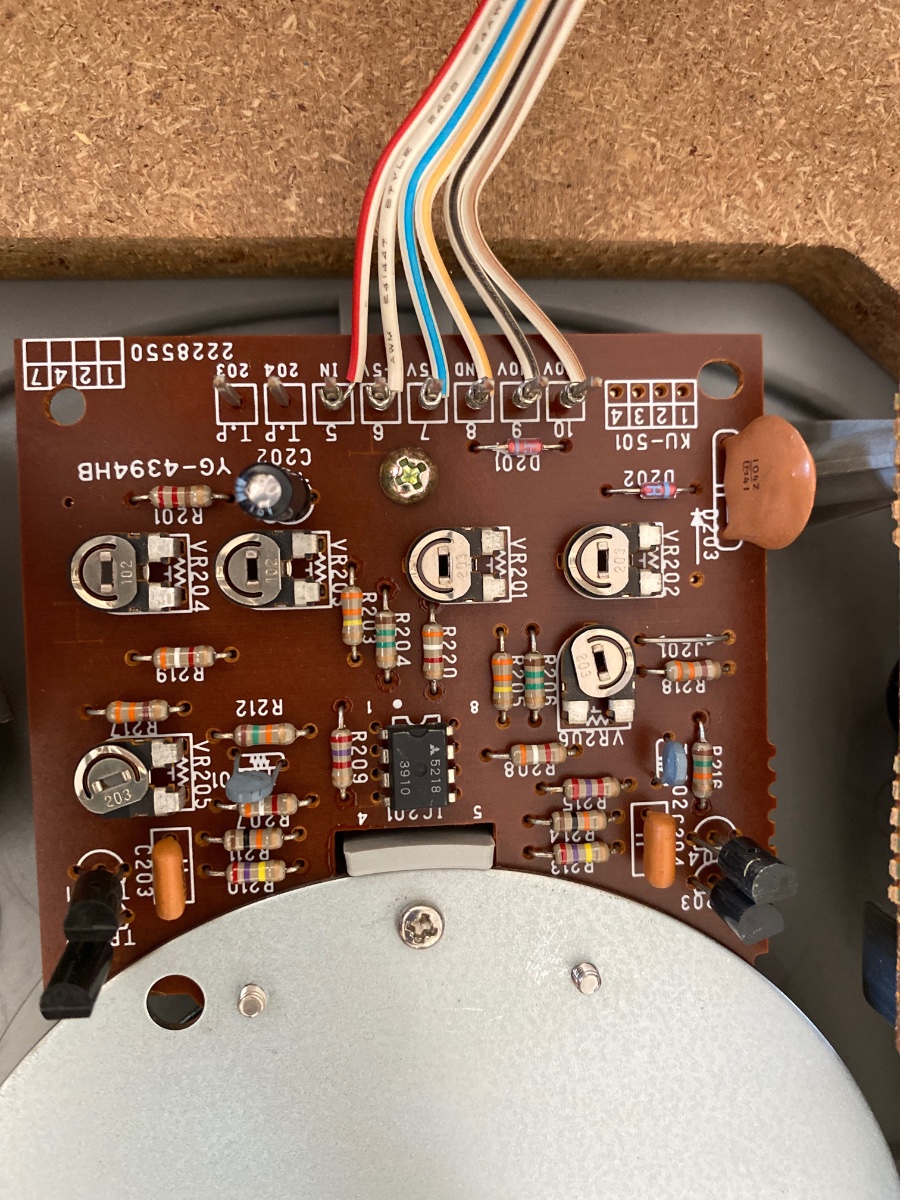

на первом фото два синих провода, которые приходят на соседние контакты печатной платы. Если после подключения в 100вольт и нажатию кнопки вкл напряжение (переменное) равно 0,относительно черного провода там же, трансу в дальнюю дорогу.
Или даже не открывая замерить сопротивление на отключенной вилке при включении аппарата. Если бесконечность, то резюме такое же. На 1 процент оставлю на проблему с выключателем.
С логикой управления скорее всего все в порядке, а вот на драйверы напряжение поступает сразу с диодного моста, но двигатель запустить насколько я понимаю не успели. Транс (по практике) 2 х 12 в 0,5 ампер максимум, таких на 220 вольт навалом. Критических разрушений скорее всего нет, но при наличии отсутствия прямых рук - лучше отдать мастеру. А как, вообще говоря, можно было воткнуть вилку 100 вольт в русскую розетку? Мне в целях расширения кругозора интересно.
2 минуты назад, stalker сказал:
Мне в целях расширения кругозора интересно.
Ватсон!!! переходники же никто не отменял
9 минут назад, vbvb сказал:
на первом фото два синих провода, которые приходят на соседние контакты печатной платы. Если после подключения в 100вольт и нажатию кнопки вкл напряжение (переменное) равно 0,относительно черного провода там же, трансу в дальнюю дорогу.
Или даже не открывая замерить сопротивление на отключенной вилке при включении аппарата. Если бесконечность, то резюме такое же. На 1 процент оставлю на проблему с выключателем.
Не, в розетку до выяснения причин уже лучше не совать. На выключенном, да, смотреть сопротивления обмоток ( мултиметр на омах ). Если все есть, значит идти дальше. А дальше логика с питанием на 7805/7905, драйверы и сам движок.
1 минуту назад, stalker сказал:
до выяснения причин уже лучше не совать
поздно пить мин. воду, когда почки отвалились, на десяток секунд погоду не сделает
1 минуту назад, vbvb сказал:
Ватсон!!! переходники же никто не отменял

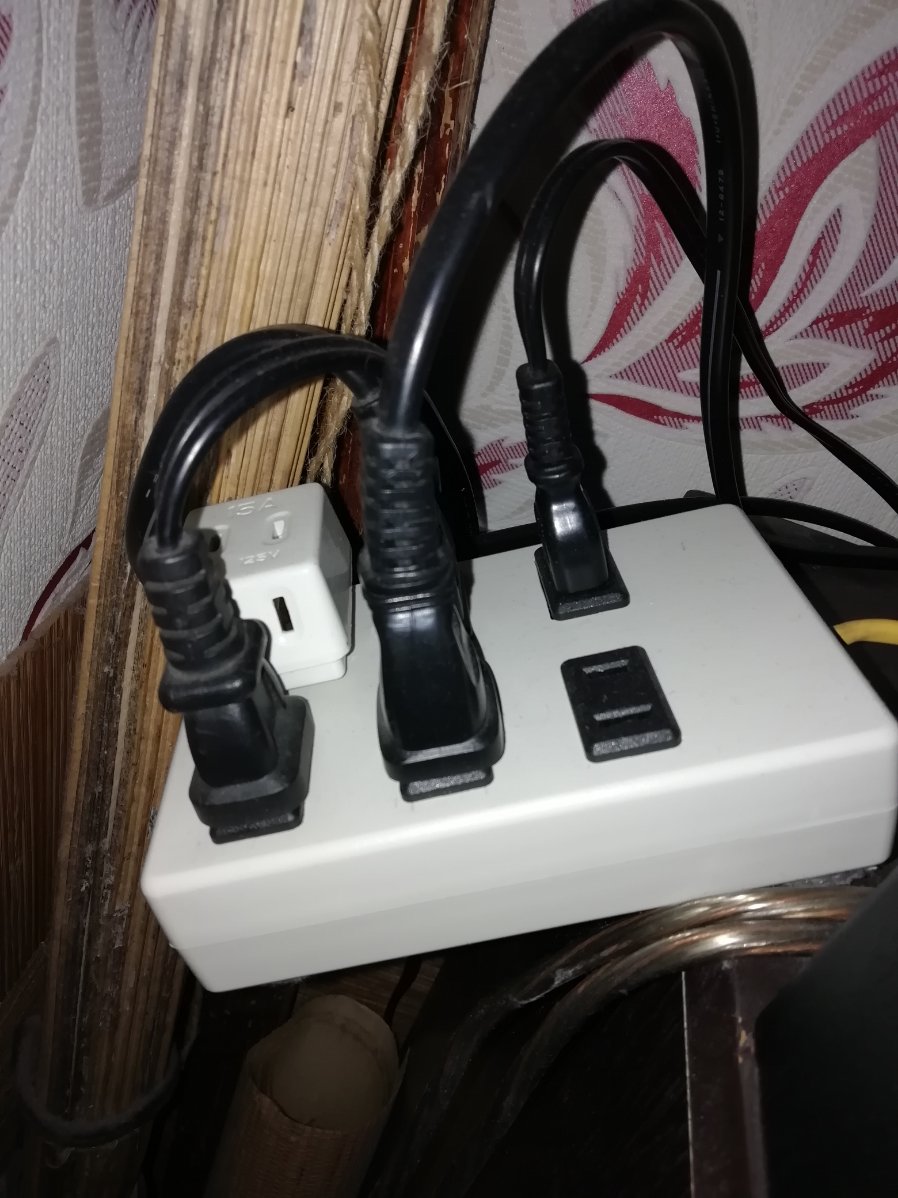

А, ну да… Но это же догадаться надо. Я себе, чтобы мне самому случайно не догадаться, вот такую штуку склеил))
16 минут назад, vbvb сказал:
на первом фото два синих провода, которые приходят на соседние контакты печатной платы. Если после подключения в 100вольт и нажатию кнопки вкл напряжение (переменное) равно 0,относительно черного провода там же, трансу в дальнюю дорогу.
Или даже не открывая замерить сопротивление на отключенной вилке при включении аппарата. Если бесконечность, то резюме такое же. На 1 процент оставлю на проблему с выключателем.
К сожалению нет 100в под рукой (трансформатора понижающего)
8 минут назад, stalker сказал:
С логикой управления скорее всего все в порядке, а вот на драйверы напряжение поступает сразу с диодного моста, но двигатель запустить насколько я понимаю не успели. Транс (по практике) 2 х 12 в 0,5 ампер максимум, таких на 220 вольт навалом. Критических разрушений скорее всего нет, но при наличии отсутствия прямых рук - лучше отдать мастеру. А как, вообще говоря, можно было воткнуть вилку 100 вольт в русскую розетку? Мне в целях расширения кругозора интересно.
Все очень просто, переходник на вилку был в наличии…
в момент включения в сеть, кнопка включения на самом проигрывателе уже была в положении ВКЛ, зажглись огоньки и потухли, после этого никаких больше признаков жизни не было, сама вертушка, игла и тд не включались (не двигались)
Луче сразу к мастеру нести, в похожем вертаке предохранителя не было, после транса сгорел стабилизатор накоротко, рванули электролиты и, соответственно, большинство микросхем, включая специализированную микросхему управления = просто труп.
Только что, okok сказал:
Луче сразу к мастеру нести, в похожем вертаке предохранителя не было, после транса сгорел стабилизатор накоротко, рванули электролиты и, соответственно, большинство микросхем, включая специализированную микросхему управления = просто труп.
Предохранителя здесь тоже нет, (по крайней мере я его не увидел) но визуально плата целая, все кондеры и резисторы целые, как и дорожки на плате
Видимо начинаю знакомство с электроникой на глубоком уровне)
ну может повезло и просто транс накрылся
Тогда сразу надо транс на 220 подбирать.
8 минут назад, RewCrew сказал:
К сожалению нет 100в под рукой (трансформатора понижающего)
Все очень просто, переходник на вилку был в наличии…
в момент включения в сеть, кнопка включения на самом проигрывателе уже была в положении ВКЛ, зажглись огоньки и потухли, после этого никаких больше признаков жизни не было, сама вертушка, игла и тд не включались (не двигались)
Понятно… Плату открутите, на которую провода от транса идут, переверните и сфоткайте. Мы по фото попробуем отремонтировать )). Но если мы что и увидим, вы все равно это не замените во-первых, а во-вторых понижающего нет. В общем, в любом случае - к мастеру, поддерживаю предыдущих авторов.
8 минут назад, RewCrew сказал:
Предохранителя здесь тоже нет, (по крайней мере я его не увидел) но визуально плата целая, все кондеры и резисторы целые, как и дорожки на плате
Видимо начинаю знакомство с электроникой на глубоком уровне)
Начинать надо не с предохранителей, а со знакомства с руководством по эксплуатации, с первым пунктом. Ну, по крайней мере, в вашем случае, вы уж извините)).
1 минуту назад, stalker сказал:
знакомства с руководством по эксплуатации
на задней панели обычно шильдик имеется, но в последнее время сталкивался со сборкой из всяко-разного, поэтому иногда внутри 220, а на панели написано 100 и вицеверса. А инструкции тем более могут быть иные, не с завода же.
[ve_denon_dp-37f_service_en.pdf](< base_url >/applications/core/interface/file/attachment.php?id=48676)
О, сервис мануал подоспел, спасибо! И сразу проблемка нарисовалась, трансы со вторичными обмотками по 7 вольт я что-то не встречал. Это чтобы после диодов получить примерно 10 вольт постоянки. Подав другое напряжение скорее всего собъем настройки. В общем, все лечится, но надо на операционный стол. В Москве. И за даром не получится, потому как если что сгорело, да с новым трансформатором - какие-то настройки все равно потребуются. Но, опять-же, может не все так плохо. А это, стесняюсь спросить, паяльник есть?
