Всем доброго здравия !
Есть вопросик по данному аппарату, глядя на схему не могу понять что так валит НЧ часть , сигнал 775мВ .

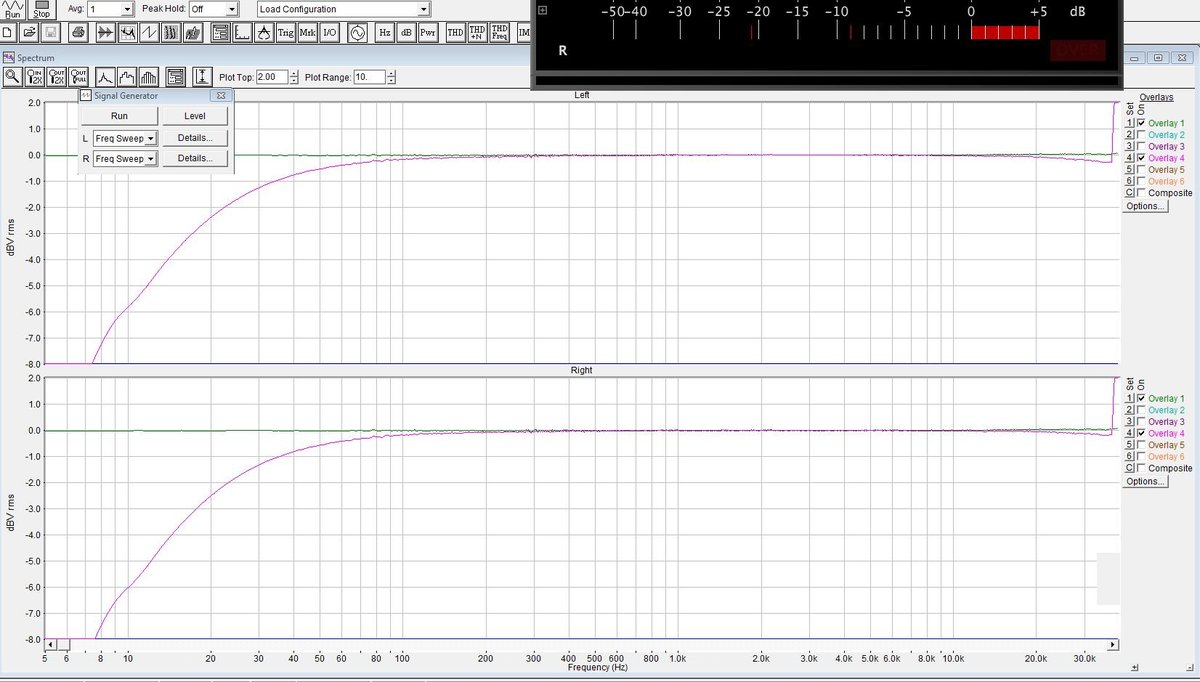

зелёный график это АЧХ на входе в деку
фиолетовая кривая это сквозной тракт деки , это не запись, это такая АЧХ на выходе , литики все отличные , фильтров нету, почему так ??
20 Гц минус 2,5 дБ? Так это хорошо, типа.
Наверное, стоит на входе 1 мкФ на 10 кОм, вот и получается фильтр 16 Гц минус 3 дБ.
чего ж тут хорошего ?

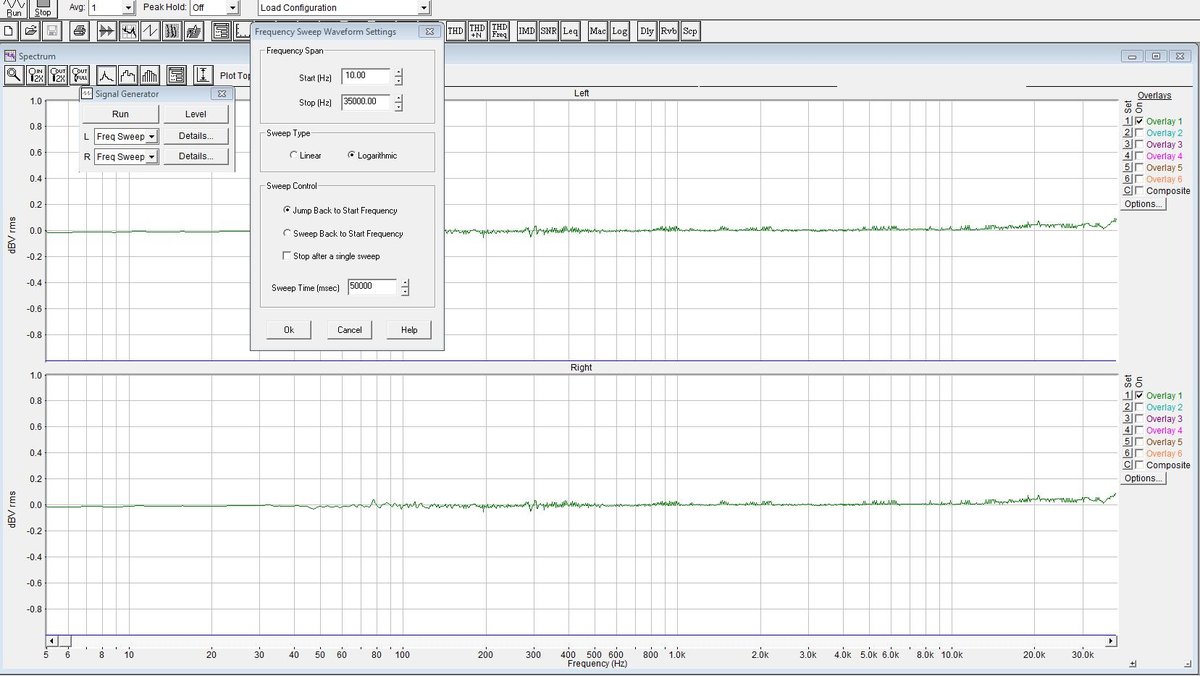

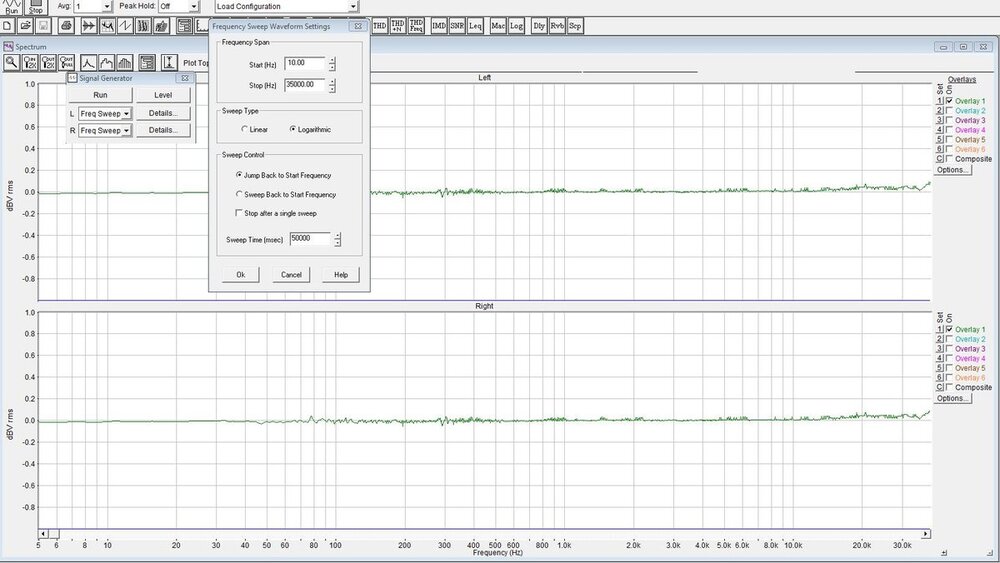

вот у простенького старичка BIC T-3 , вот тут хорошо внизу , и это с ленты !! 0дБ
нашёл причину - CXA1330S на её входе 35мВ при любой частоте , а на её выходах вот такая картина
10гц - 613мв
20гц - 710мв
100гц - 780мв
1000гц - 788мв
так что будет как есть .
6 минут назад, Boris Putintsev сказал:
вот тут хорошо внизу , и это с ленты !! 0дБ
К сожалению, это физически невозможно.
Везде в мафонах стоят проходные кондюки и голова не может 0 Гц воспроизвести никак, она постоянное поле не умеет фиксировать.
Небольшой спад на 20 Гц - это совершенно нормально.
У BIC T3 такой ачх не может быть по определению . У ферритового сендвича альпс , кроме завала снизу, есть еще и змея . Завал можно скомпенсировать как-то, змею - нереально .
И по нулю завал будет в любом случае.
да, всё верно , так не бывает .

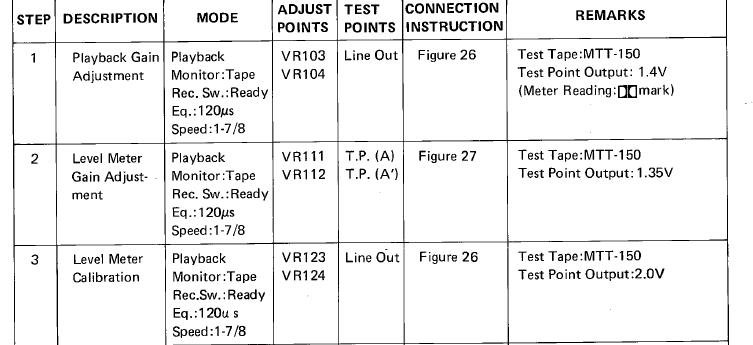

мне так же не ясно вот такая не логичная регулировка у этого BIC T-3 , одной и той же лентой , ставим МТТ-150 и видим уровень 1.4в на выходе , на значке долби и это 0дб по его индикатору , далее пункт 2 - если установить регулями 1.35в в Т.Р. А то индикатор встаёт на +5дб, а далее самое весёлое пункт 3 - вращение этих регулей на выходной уровень ( где контроль регулировки ) есс-но никак не влияет , зато индикаторы можно регулировать , вернул индикатор на заводские настройки которые никак не совпадают с манульными , толи мануал как то криво нарисовали , толи я совсем в глухую зарегулировался , может кто подскажет ?
зы. по таскаму вопрос закрыт .
25.04.2020 в 15:55, Boris Putintsev сказал:
вот тут хорошо внизу , и это с ленты !! 0дБ
Это некорректное отображение. На НЧ в таком анализаторе просто 1-2 отсчета всего и идет аппроксимация))))
это я пошутил
, это с файлом компенсации такая прямая, а по факту там да, змеюга да ещё шершавая :)
Олег, а по СМ что скажете , как такое может быть ? логика напрочь мне не ясна, я не стал его крутить, там вообщем то всё на месте , даже уровень , и кстати про уровень. кассета у меня с 250нвб которую я знаю как 250нвб она показала 1.4в на выходе и 0дБ по индикатору , а почему в СМ написано что номинальный уровень 2в ? а первый пункт 200нвб, 1.4 в и 0дб должно быть , ничо не понимаю в этом СМ
1 час назад, Boris Putintsev сказал:
кассета у меня с 250нвб которую я знаю как 250нвб она показала 1.4в на выходе и 0дБ по индикатору
не помню как у мк3, у мк2 номинальный уровень на выходе при положении регулятора выхода на цифре 7, на максимуме будет под 2в
6 часов назад, Boris Putintsev сказал:
Олег, а по СМ что скажете , как такое может быть ? логика напрочь мне не ясна, я не стал его крутить, там вообщем то всё на месте , даже уровень , и кстати про уровень. кассета у меня с 250нвб которую я знаю как 250нвб она показала 1.4в на выходе и 0дБ по индикатору , а почему в СМ написано что номинальный уровень 2в ? а первый пункт 200нвб, 1.4 в и 0дб должно быть , ничо не понимаю в этом СМ
СМ под рукой нет, но по приведенному выше скриншоту 1,4В должно быть при Долби уровне (225нвбмДИН). При 250нвбмДИН должно быть 1,55В.
Индикатор уровня при этом может показывать любое значение (например +6дБ , что соответствует максимальному уровню выходного напряжения подаваемого из студии на передатчик), в зависимости от того как поставить ручку рег. выхода. На метке 7или 8 ручки выхода должно быть 0дБ.
8 часов назад, Triac сказал:
не помню как у мк3, у мк2 номинальный уровень на выходе
Олег и , спасибо большое , я извиняюсь что в тему замешал BIC T-3, это я про BIC T-3 спрашивал про неясность и не логичность в настройке по СМ , скрин начала настройки чуть выше , с таскамами там всё ясно слава богу

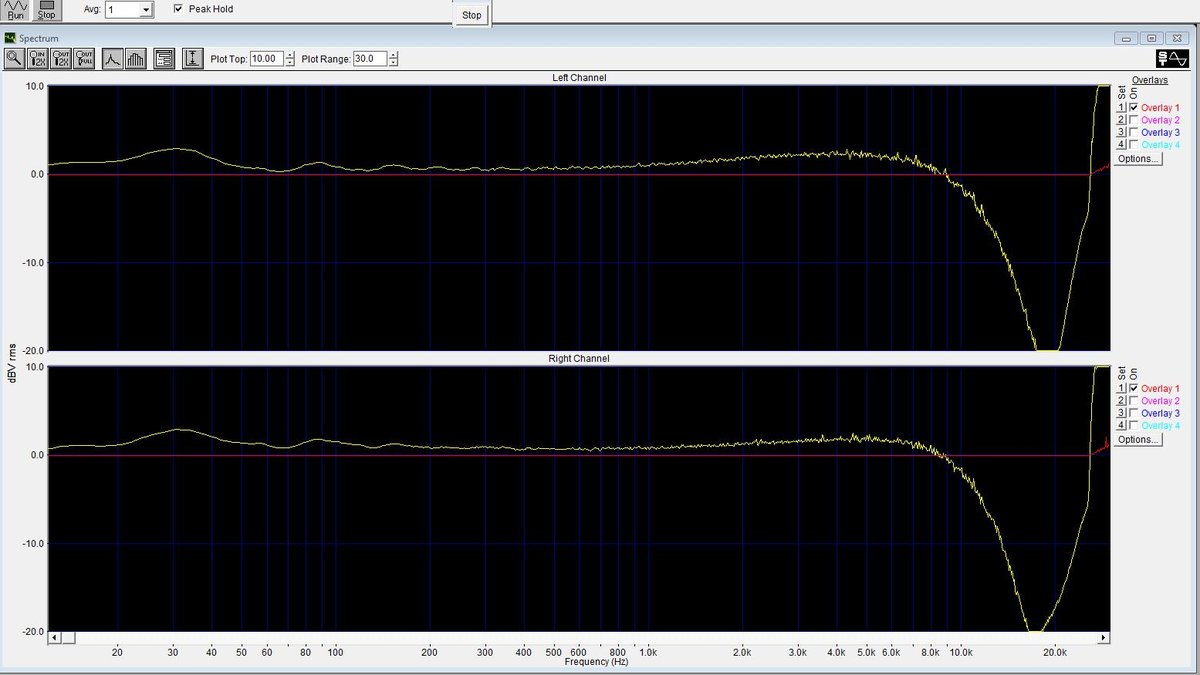

да , ещё вопрос , нет второго аппарата чтобы сравнить , может это и нормально для них, но никакими настройками я не могу у 122МК3 убрать ПРИ ЗАПИСИ плавный подъём ачх до +2дБ начиная от 5кгц и до 12-14кгц ( тип ленты 1) на 4-ом типе этот подъём будет длиться плавно до 20кгц , эквализация канала воспроизведения , при тесте с тест ленты только в середине может горб рихтовать , регулировками биас и уровень не получается както выровнять и понизить эту экспоненту
3 часа назад, Boris Putintsev сказал:
может это и нормально для них, но никакими настройками я не могу у 122МК3 убрать ПРИ ЗАПИСИ плавный подъём ачх до +2дБ
никакими это какими ?
не знаю как у мк3, но у мк2 если головы хорошие то можно в ±0,5дб уложить на какую то определенную кассету.
Смотрите сервис ман. по настройке внимательно , там порядок настройки указан , это там важно.
А сколько THD? только не так, как вы меряете при -10, а при опорном уровне.
36 минут назад, vbvb сказал:
А сколько THD? только не так, как вы меряете при -10, а при опорном уровне.
Это кому вопрос ? если что, то я измеряю при 0 VU обычно. В последнем было примерно 0,5% (при 200 нВб/м)
1 минуту назад, Triac сказал:
Это кому вопрос ?
Борису
6 часов назад, Boris Putintsev сказал:
убрать ПРИ ЗАПИСИ плавный подъём ачх до +2дБ начиная от 5кгц и до 12-14кгц ( тип ленты 1) на 4-ом типе этот подъём б
Это делается подбором элементов в эквализации самого УЗ.
После выравнивания АЧХ УВ по тест-ленте разумеется.
1 минуту назад, Veschii Oleg сказал:
Это делается подбором элементов в эквализации самого УЗ.
чего там подбирать то ? там потенциометры для подстройки эквализации при записи стоят штатно.
хотя да, в мк 3 судя по схеме их нету (нет подстройки эквализации при записи) упростили по сравнению с мк2 (
сначала по ленте УВ есс-но, это как бы даже и не обсуждается , и после этот каскад уже не трогается, я вижу тракт УВ таким то , и хотел бы видеть его почти таким же и в записи, с кассетами тоже не всё так как хотелось бы, точнее с типами , настройка на типы лент фактически общая и спасает только перенастройка с передней панели , регулировок эквализации канала записи нет , только биас и уровень , но и то не совсем так как хотелось бы, по идее должно быть для каждого типа ленты как то отдельно всё , а выходит что для 2 и 4 того типов есть только по одному регулю биас и всё, блин лажа какая то , вообщем пришлось слехка отступить от СМ , ибо по нему меня никак не устраивала такая горбина , прошёлся по УВ с тест лентой, потом по другим настройкам , а по записи подал на вход пакетный сигнал с пачками и выстроил приемлемо и по приборам и по ушам , по приборам амплитуда пакета ровная , чуть чуть верха в плюсе самый край , вроде на слух в наушниках разницу только по шумам слышу, а так материал передаётся отлично . Да полез идлер заменить , родной стал чутка подбуксовывать и дай думаю пощупаю ещё раз приборами и совсем то увидел что хотел, вот и засел опять за покрутить :)
вон чо накрутил :)
