Всем, доброго. Не люблю открывать новые темы, но придется.
Купил недавно магнитофон SONY TS-R6, Проверили при покупке, все было нормально. Проверял не долго, надо было погонять конечно, но не сделал этого. Приехал на работу, занялся ЛПМ, сделал профилактику. Потом решил поставить его на прогонку, на скорости 9,53 и катушке 1100 метров два раза прогнал. Прогрелся. Хотел сделать запись и тут началось… Аппарат был уже в ремонте. Была замены диодов в блоке питания, конденсатора. Еще в был ремонт в дргих местах схемы. Пайка была ужасная, пропаял эти места. Была холодная пайка одного мощного резистора, пропаял.
-
Тормоза стали выключаться сразу при включении сети.
-
Прижимные ролики не подводились.
-
Перемотка была.
Привез его домой, так как на работе с магнитофоном сильно отвлекаюсь и времени не хватает. Купил сразу новые конденсаторы в блок питания. Проверил их перед заменой. Емкость чуть меньше 1000мкф, а показывает 1300-1400мкф. У новых 970 в среднем. До замены Управление снова изменилось
-
Тормоза при включении в сеть стали держать, но при перемотке не отпускают подкатушечники.
-
Ролики стали подводиться без проблем.
-
Пауза работает.
-
Подмотки нет на обоих двигателях.
5 Запаха гари нет.
Проверил напряжение блока питания, было 19,8 вольт, До замены и после было 19,8 вольт. Должно быть 24 вольта. Выставил как положено.

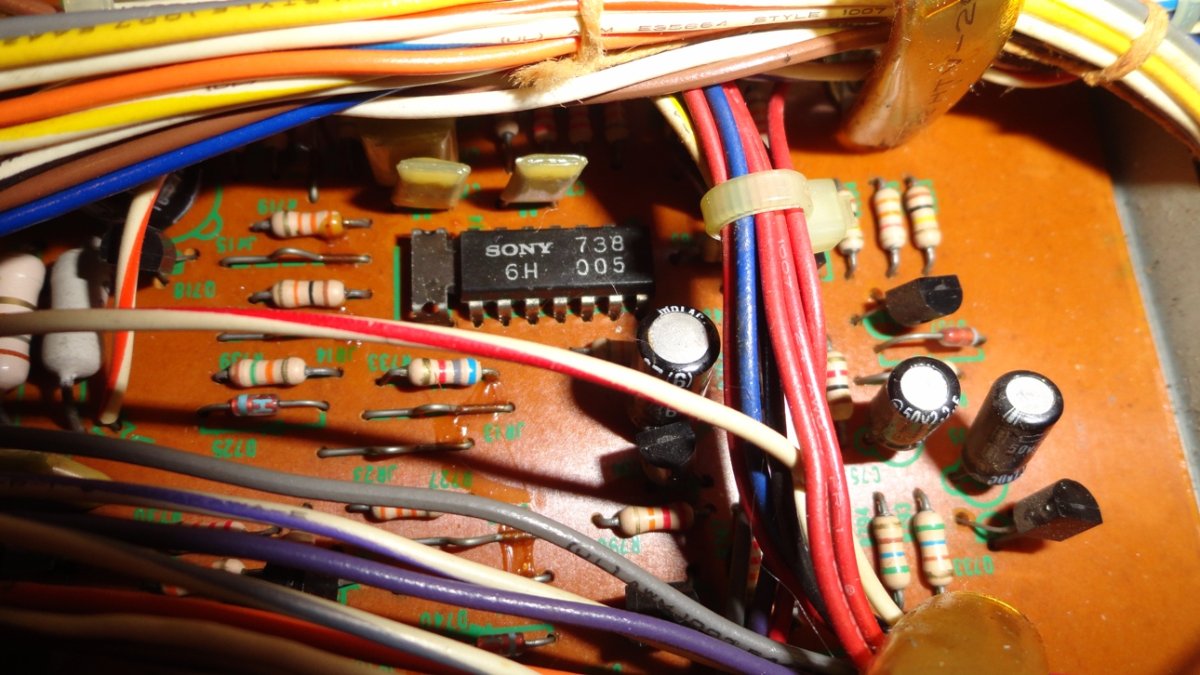

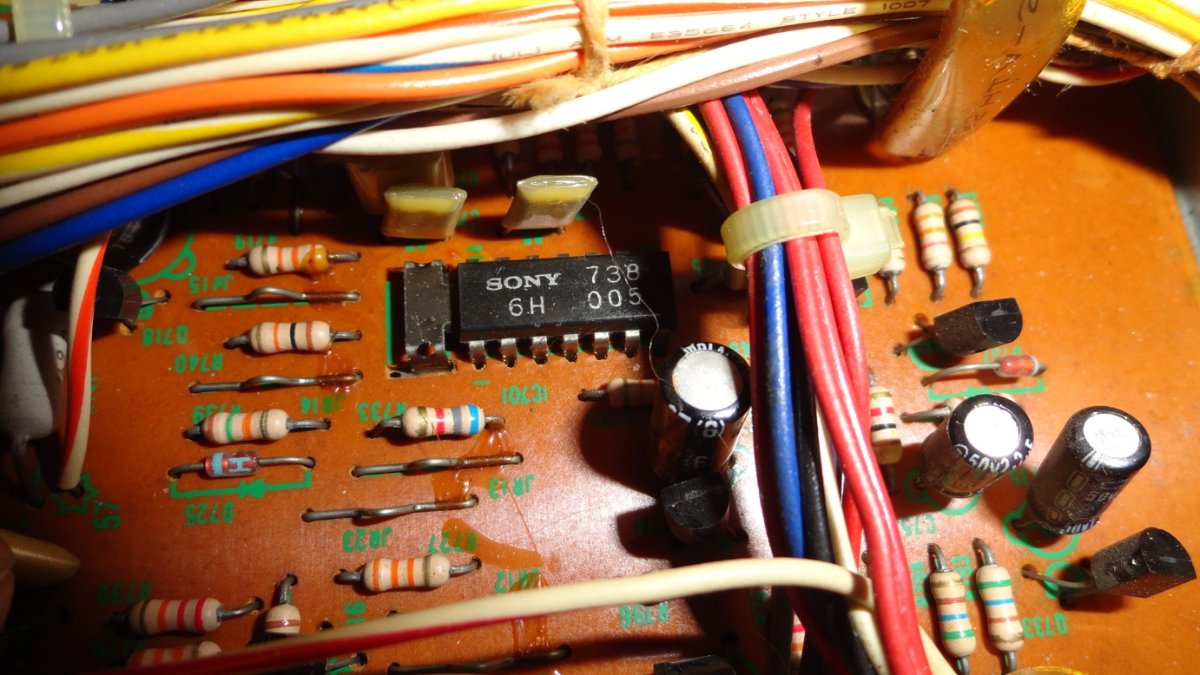

В схеме управления режимами и двигателями есть микросхема, очевидно контроллер. Название СХ738. Промерил напряжение на выходе и входе. На выходе все норм в режиме СТОП. На входе есть различия
-
8 ножка ЗАПИСЬ. Напряжение в режиме выкл 5,5 вольт, показывает 1 вольт.
-
10 ножка. Стоп 10,5 вольт, показывает 1 вольт.
-
13 ножка. Пауза 7,4 вольт, а показывает 11,5 вольт.
Есть подозрение на выход из строя микросхемы. НО. На выходе нормальное, на входе есть отличия. Может и живая… Поискал в инете, данных не нашел на микросхему. Есть в продаже СХ378А. Очевидно либо улучшенная версия или что-то связано с корпусом. Внешне одинаковые.
Написал продавцу, он не смог дать полной информации, но сказал, что может это улучшенная версия с индексом С.

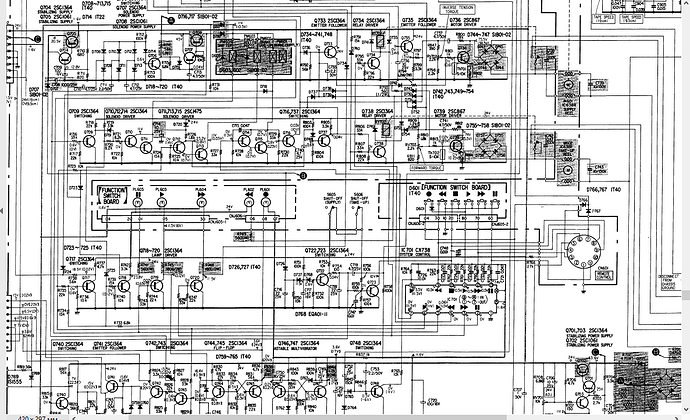

Вот схема включения микросхемы.
Понимаю аппарат старый, сюрпризы могут быть любые. Вот и прошу помощи по его ремонту. Спросил в другой теме по микросхеме, пока тишина… Возможна причина в ключах управления режимами, может дело и в конденсаторах, как ни как столько им лет и параметры соответственно какие-то изменились. Очень прошу, помогите.
